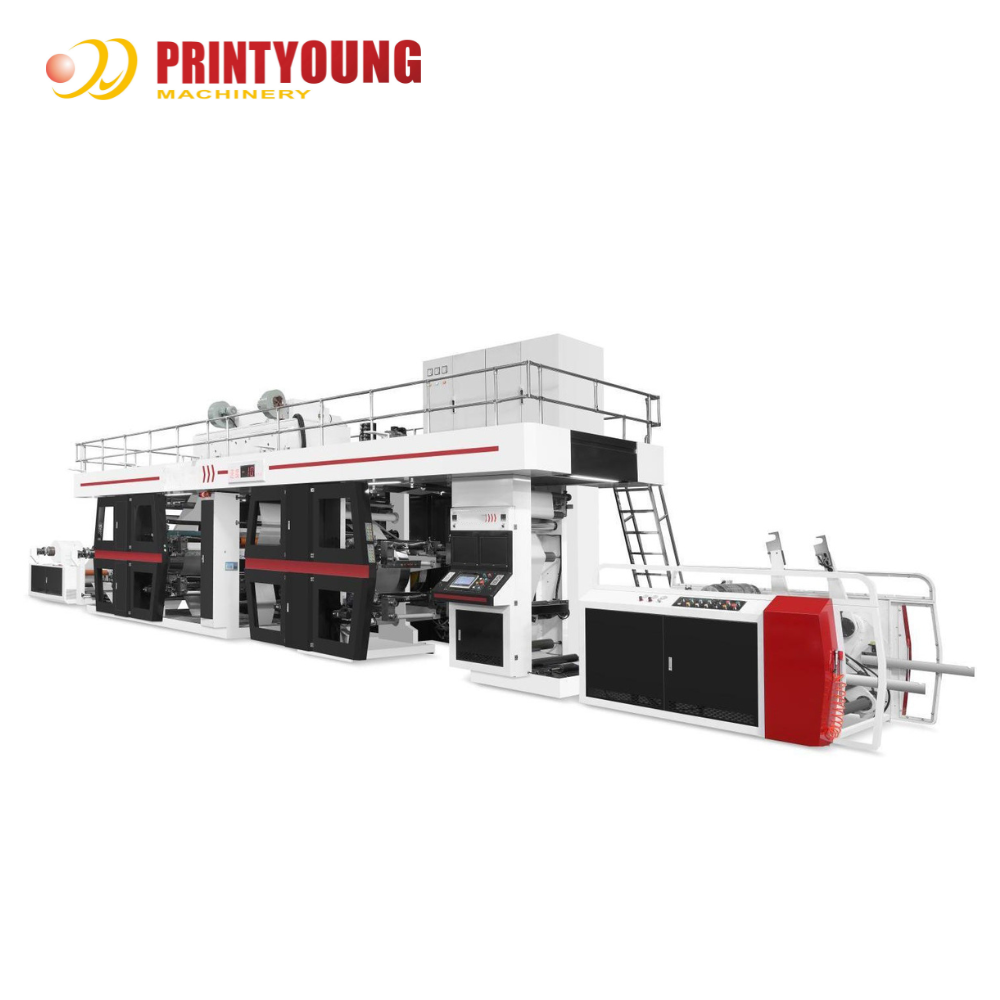

Máquina de impresión flexible CI económica

Parámetros técnicos

Número de estaciones de impresión	4+4 (amplio, frente de 4 colores, atrás de 4 colores)
Ancho máximo de la red	1050 mm
Ancho de impresión máximo	Las demás:
Impresión Repita	400 ~ 1300 mm
Velocidad mecánica	Se aplican las siguientes medidas:
Velocidad de impresión máxima	50 ~ 250 m/min.
Precisión del registro	La longitud: ± 0,15 mm; la longitud transversal: ± 0,15 mm
espesor de la placa +espesor de la cinta	1.14 mm + 0,38 mm o que se especifique
Fuente de calor	Elementos eléctricos
Suministro eléctrico	3Fase, 380V, 50Hz o que se especifique
Enciende	Tinta a base de agua o de disolvente
Control principal	PLC

Configuración

Substrato

Fabricación en la cual todas las materias utilizadas son textiles

Unidad de desventilación de doble estación

- Estación doble para relajarse.
- Diámetro máximo del rodillo: Φ1500 mm.
- El motor central está desactivado, equipo con freno de polvo magnético.
- Con control de tensión automático:adoptado con un rodillo flotante ligero para el control.Compensar la tensión automáticamente,control de circuito cerrado, medición de la posición del cilindro con baja fricción,Control de válvula de regulación de presión de precisiónSi el diámetro del rodillo alcanza el valor establecido, se puede alarmar o detener automáticamente.
- Tiene la función de detenerse automáticamente cuando el material se rompe y mantener la tensión cuando el material se detiene,para evitar el desprendimiento y la desviación del sustrato cuando se detiene el material.
- Corrección automática de desviación lateral:configurar toda la operación antes de imprimir el sistema automático de corrección de sondas ultrasónicas EPC de cuatro rollos con función de retorno manual dinámico/automático/centro,la translación izquierda y derecha se puede ajustar ± 65mm.

Unidad de impresión

Número de plataformas de impresión	4 + 4 (ancho completo, impresión frontal de 4 colores, impresión trasera de 4 colores)
Tinta adecuada	Tintas a base de agua o a base de aceite
Placa de impresión	Resina o caucho
El doctor Blade.	Cuchilla de médico con bomba de tinta
De las partidas de acero	Se especificarán los LPI de los rodillos cerámicos de anilox 8pcs
Aumento del cilindro de impresión y Downs	El sistema de control hidráulico automático controla el elevación y bajada del cilindro de impresión
Presión de impresión	Ajuste mecánico
Método de registro de colores	Registro longitudinal motorizado y Control del PLC de registro transversal con motor
Diámetro del tambor central	Φ800 mm

cilindro de impresión - 8 piezas

Dentro de los 40 cm en la máquina.
※Impresión repetida: 500-1100 mm.

Roller de anilox de cerámica - 8 piezas

※ Controla el grosor de la tinta, transfiere la tinta uniformemente.
Mejorar la calidad de impresión.
※ Mezcla automática de la tinta cuando se detiene la máquina, evitar la tinta seca.

Batería central-2 conjuntos

※Diámetro: Φ800 mm.
※Para el mejor registro de color, con la configuración de impresión central,el material impreso es soportado por el cilindro y mejora en gran medida el registro de color especialmente con materiales extensibles.
※ Superficie del rodillo de prensa central con temperatura constante.
*Tambor central con sistema de enfriamiento por agua.

Cuchilla del médico de cámara con bomba de tinta... 8 piezas.

Con la bomba de tinta de ciclo doble, no derrama la tinta, incluso la tinta, ahorra la tinta.
※Especial para la impresión de alta velocidad para evitar que la tinta salpica.
※ Mejoró la calidad de impresión.

Registro

※Registro longitudinal motorizado.

Registro transversal motorizado, control por PLC.

Estación hidráulica de control del PLC de registro

Grúa aérea, fácil de levantar los materiales, cilindros y rodillos

Motorizar el grupo de impresión moverse hacia adelante y hacia atrás

Unidad de calefacción y secado

* Se adopta calefacción eléctrica, que se convierte en calefacción de circulación de aire a través de intercambiadores de calor.Relay de estado sólido sin contactoControl bidireccional, adapta a diferentes procesos y al medio ambiente de producción, ahorra consumo de energía, realiza control de temperatura PID y la precisión de control de temperatura es de ± 2°C.
* El ventilador independiente del horno introduce el aire, y el ventilador independiente expulsa el aire, controlando la entrada de aire del ventilador.Se complementa mediante el ajuste de la puerta de aire para obtener la mejor velocidad del viento de proceso y la presión del aire,que puede mejorar mejor la eficiencia térmica del horno de secado y ahorrar consumo de energía.equipado con barras de protección y plataforma de pasillo del túnel de secado con función adicional de extracción de aire caliente.

Soplado de aire de doble cara, secado con aire caliente, ajuste de aire frío y secado más rápido.

Seca entre cada color	secado térmico eléctrico
El soplador	2.2kw x 2 piezas
Potencia de calefacción	35 kw

Inspección por video

* Resolución: 1280*1024
* Magnificación:3-30 (en referencia a la ampliación del área)
* Display: modo de pantalla completa
* Intervalo de captura de imagen:determina automáticamente el intervalo de captura de imagen basado en la señal de posición del codificador/sensor de engranaje PG
* Velocidad de inspección de la cámara:1.0 m/min
* Rango de inspección:dependiendo del ancho del material impreso,se puede ajustar arbitrariamente y se puede controlar en puntos fijos o automáticamente de ida y vuelta
* Compruebe la calidad de impresión en la pantalla de vídeo

Unidad de tracción

Constitución de la tracción: rodillo de aluminio, rodillo cromado.

Zonas de tracción:Desenrollar y retornar la parte.

Unidad de retroceso de doble estación

* Doble posición de trabajo, enrollamiento de fricción de la superficie, servocutor de configuración, longitud de sección estable
* El control de tensión adopta el control de rodillos flotantes súper ligeros,compensación automática de tensión, control de circuito cerrado,concentración arbitraria de la tensión del condensador ((Detección de posición del cilindro de baja fricción,Control de válvula de regulación de presión de precisión, el diámetro del rodillo alcanzado el valor establecido puede alarmar automáticamente o detener)
* Pozo de aire 8 ∼ 2 piezas

Equipo auxiliar

* Serie de herramientas.
* Botones de parada de emergencia tanto en la sección de impresión como en el soporte del carrete.
* Control de temperatura para el secado.
* Una unidad de potencia hidráulica completa con las válvulas necesarias, el motor, los medidores y los tanques.
* Se activa la alarma acústica al arranque de la máquina.
* Se dispondrán protecciones para todas las piezas giratorias y otras zonas que puedan suponer un peligro para el operador.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	CI4+4-1000

Cantidad de orden mínima:	1 juego
Precio:	USD 188000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y golpes que es adecuado para el transporte por carretera de
Tiempo de entrega:	30 días laborables
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	10 juegos por mes

Número de estación de impresión:	4+4	Ancho máximo de la red:	1050mm
Max. Ancho de impresión:	900 milímetros	Repita de impresión:	400 ~ 1300 milímetros
Max. Velocidad mecánica:	300 m/min	Velocidad de impresión máxima:	50 ~ 250 m/min
Precisión del registro:	Longitud: ±0,15 mm; Transversal: ±0,15 mm	Espesor de la placa + Espesor de la cinta:	1,14 mm + 0,38 mm o a especificar
