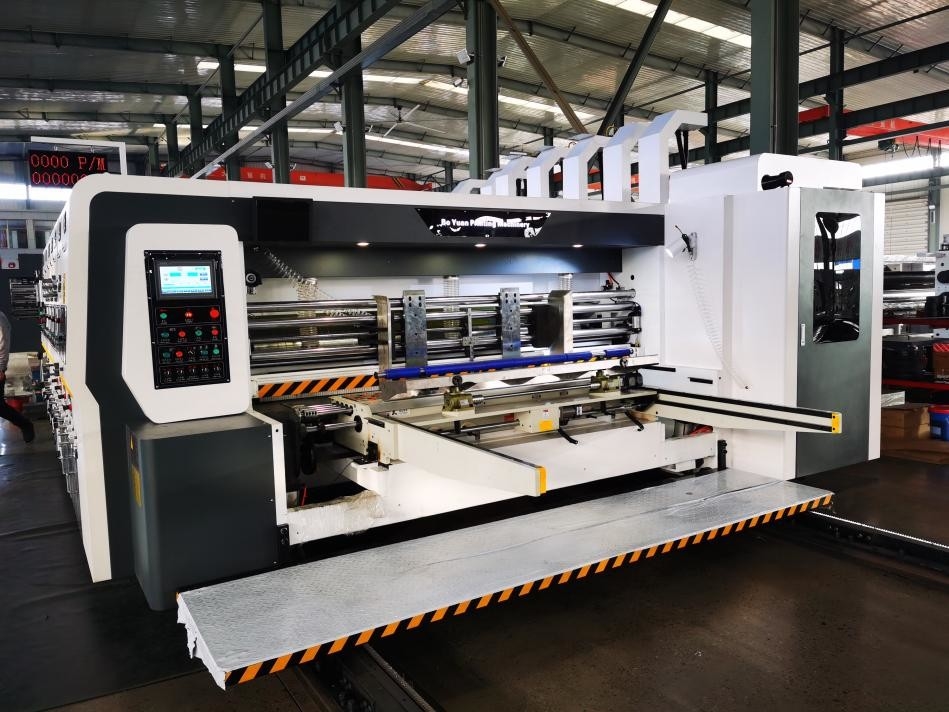

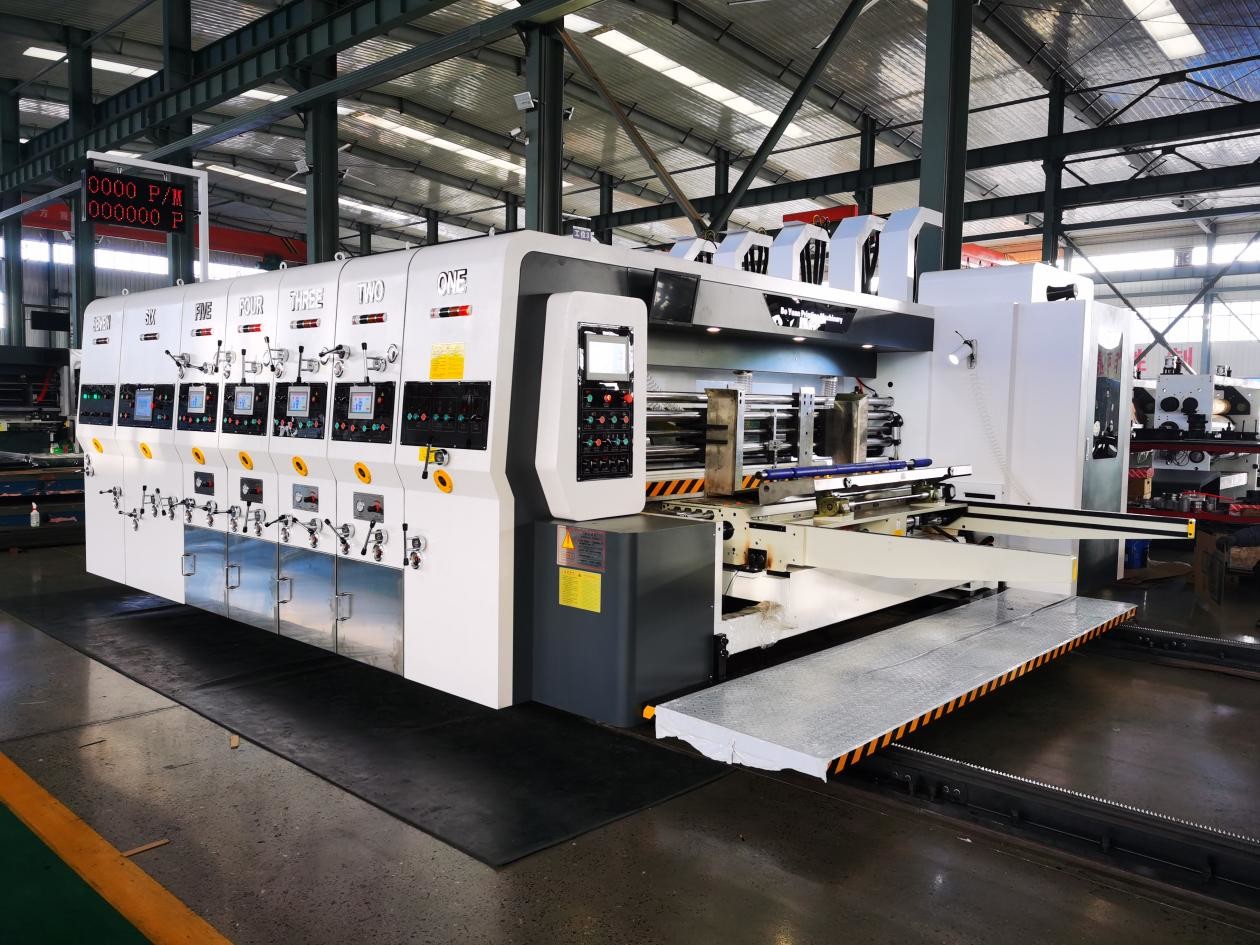

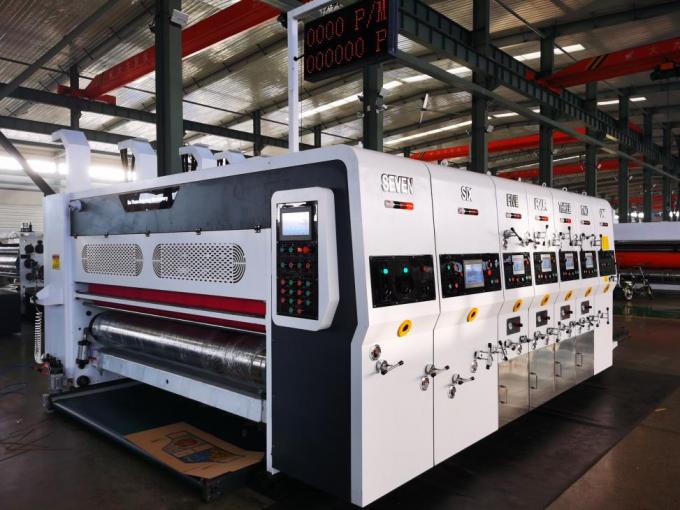

PRY-D1224 Alta velocidad automática completa de 4 colores Flexo Impresión de ranuras de corte a presión máquina de apilamiento

Informacion basica

Place of Origin:	China
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Model Number:	PRY-D1224

Minimum Order Quantity:	1 Set
Precio:	US 120000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	90 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Contactar ahora

Model:	PRY-D1224	Inside Width:	2400 mm
Design Speed:	230 pcs/min	Working Speed:	120 ~ 180 pcs/min
Max Feeding Size:	1200 * 2100 mm	Max Printing Size:	1200 * 1900 mm
Min Feeding Size:	400 * 700 mm	Paper Board Thickness:	2 ~ 11 mm
Topping Precise:	≤ ± 0.5 mm	Die Cutting Precise:	≤ ± 1.5 mm

PRY-D1224 Flexo Impresión de impresión Máquina de tala de troquel

Parámetros técnicos

PRY-D1224 Flexo Impresión de impresión Máquina de tala de troquel
Modelo	PRY-D1224
Ancho interior	2400 mm
Velocidad de diseño	230 pcs/min
Velocidad de trabajo	120 ~ 180 pcs/min
Tamaño de alimentación máxima	1200 * 2100 mm
Tamaño de impresión máxima	1200 * 1900 mm
Tamaño de alimentación mínimo	400 * 700 mm
Espesor de la placa de papel	2 ~ 11 mm
Tomando preciso	≤ ± 0.5 mm
Die Cutting Precise	≤ ± 1.5 mm

Configuración

I. Unidad de alimentación

Separar y combinar la máquina
La separación y la combinación de la máquina y la plataforma sufren control eléctrico agregado con alarma que suena consecutivamente durante la ejecución para garantizar la seguridad de los trabajadores;
Eje de transmisión con embrague de fricción para evitar la máquina dañina causada por la operación de error;
Instalación de control coordinado neumático; instalación de protección del motor principal.
Sistema de alimentación de borde de ataque
Air Draft Asistir alimentación;

El volumen de aire se puede ajustar de acuerdo con las diferentes condiciones del papel de flexión para garantizar una alimentación suave; (válvula para controlar el volumen de aire)
Las posiciones del deflector lateral y la caja de deflectación posterior se ajustan mediante control eléctrico (numérico) con ajuste de la mano del intervalo de deflector principal. El dispositivo de aleteo pneumático está instalado uno de los deflectores laterales;
Contador de alimentación, configuración y muestra de cantidad de papel.
Instalación de dedicación
Instalación de adsorción de polvo de aire de aire superior con cepillo equipado en la entrada de escape para eliminar la impureza en la superficie de impresión del papel en gran parte para mejorar la calidad de la impresión.
Rodillo de alimentación
El diámetro del rodillo de alimentación superior es de 86 mm con tres anillos de alimentación, chapados con una superficie cromada rígida y grida;
El diámetro del rodillo de alimentación hacia abajo es de 155 mm, el tubo de acero sin costuras está chapado con una superficie cromada y grida;
El intervalo de rodillo de alimentación se ajusta mediante control manual.
Instalación automática de cero
Aero automático entre las unidades de alimentación, impresión y ranura;
En promedio, el cartón utiliza un dispositivo de cero automático, después de probar dos veces de impresión, se puede ajustar a la posición correcta para reducir los desechos de papel.

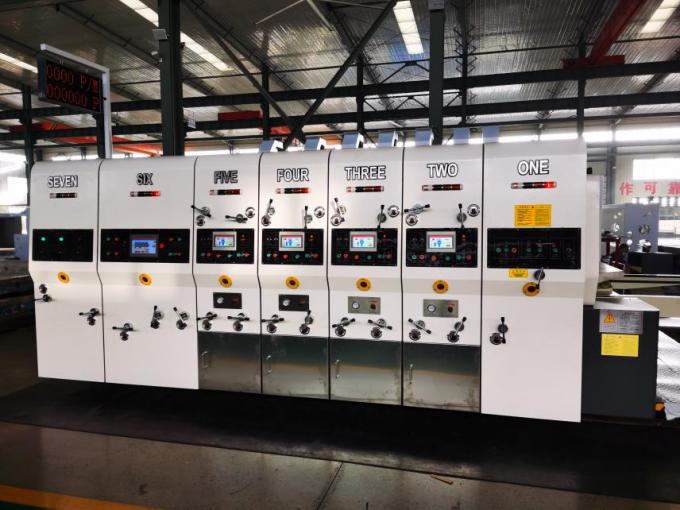

II. Unidad de impresión (4 partes)

Impresión
El diámetro externo es ￠ 400 mm;
La tubería de acero está chapada con una superficie rígida cromada y grida;
Tratado por la rectificación de equilibrio para realizar la estabilidad de ejecución;
Ruedas de trinquete eje de placa fija;
Groove completo de tablero y tablero de colgantes;
Plantilla de impresión de carga y descarga, control de CW/CCW de control eléctrico por interruptor de pie;
El movimiento horizontal se controla mediante un ajuste numérico eléctrico de 10 mm.
Impresión presionando rodillo
El diámetro externo es de ￠ 188 mm, hecho de tubería de acero chapada con una superficie rígida cromada y grida;
Tratado por la rectificación de equilibrio para realizar la estabilidad de ejecución;
Intervalo entre el rodillo de la impresora y el rodillo de presión ajustado por control manual.
Rodillo de alimentación
Rodillo superior: tubo de acero grueso de diámetro externo de ￠ 86 mm equipado con tres anillos de alimentación;
Rodillo descendente: tubería de acero gruesa de diámetro externo de ￠ 156 mm, chapado con cromo rígido y superficie grida;
El intervalo de rodillo de alimentación se ajusta mediante control manual (o eléctrico).

Roller de cerámica anilox (4 grupo)

Superficie de tubería de acero sin costura de pared gruesa de alta calidad cubierta con molienda de cerámica, grabado láser anilox;
Tratado con corrección de equilibrio, funciona constante y suavemente;
Impresión Tipo de red de red de rodillo de cerámica Tipo de ángulo abierto, no fácil de pegar, fácil de mantener. Línea de malla de rodillo cerámico 650-700;
Roller de cerámica más que la impresión de rodillos de acero exquisito, la vida útil de la larga resistente al desgaste, larga vida;
Dispositivo de elevación automática de tipo de aire para el sistema de alimentación de cartón;
El rodillo de la cuña Tipo de embrague, tinta, el lavado de tinta muy conveniente.

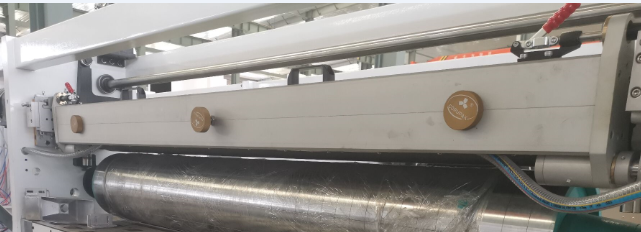

Sistema cerrado de tinta de Doctor Blade Auto (Grupo 4)

El uso de la potencia de la bomba neumática en la recuperación directa de la cavidad de la cuchilla del médico, para lograr una recuperación rápida, de modo que la limpieza más eficiente;
Instalación única de Doctor Blade, cuchilla de reemplazo conveniente, posicionamiento preciso, para mantener el mejor efecto de tinta de cuchilla;
Posicionamiento neumático, cuchillo de cuchilla Doctor Wear compensación automática;
Polímero, intercambio de cuchillas, elección del cliente;
El posicionamiento de tipo de sujeción mecánico, el desmontaje y el reemplazo de la cuchilla son más convenientes;
El uso de tinta de doble bloque, de modo que la tinta no se filtre para ser posible, lejos de la fuga de problemas de tinta.

Estructura de ajuste de fase
Estructura de engranajes planetarios;
La fase de impresión adopta PLC, control de pantalla táctil y ajuste del inversor numérico eléctrico de 360 °; (se puede ajustar correr y detenerse)
Reposición automática después de lavar la plantilla de impresión durante la procesión de impresión.
Circulación de tinta de agua
La bomba de diafragma neumático realiza suministros de tinta estables y operación y mantenimiento simples;
La pantalla del filtro de aceite puede filtrar la impureza.
Instalación de la fase de impresión de fijación
Estructura del freno de cilindro;
Durante la separación y la combinación de la máquina o la fase de ajuste, la estructura de freno se restringe la ejecución de la máquina para mantener la posición del engranaje sin cambios.

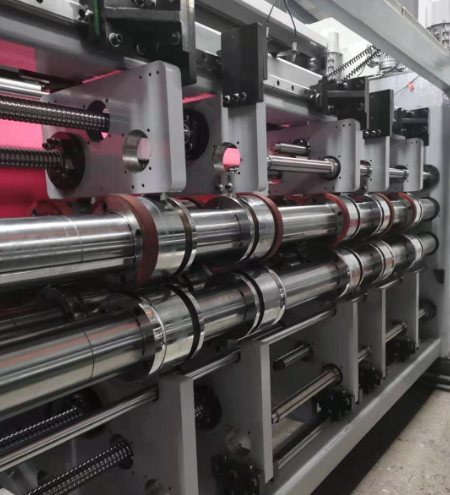

Iii.slotting Unidad

Dispositivo para arrugas
Roller arrugado chapado en cromo rígido y superficie grida, con movimiento estable;
Tratado con rectificación de equilibrio para realizar una carrera estable;
Ajuste el ajuste de la esfera del intervalo de rodillo enrollado (PLC) en un rango ajustable de 0 a 12 mm.
Estructura de ajuste horizontal del soporte de cuchillo de ranura
Diámetro del eje chapado con cromo rígido y superficie grida con movimiento estable;
El ancho de ranura alcanza los 14 mm;
Cuchillo de ranura de acero de aleación en forma de engranaje después del tratamiento térmico presenta una excelente rigidez y dureza;
El cuchillo de recorte de doble pala de acero de aleación después del tratamiento térmico con un borde afilado puede hacer una alta precisión;
El cuchillo de ranura de forma de arco hace que la ranura de cartón sea ordenada y agradable;
El soporte de cuchillo de ranura y la posición de movimiento horizontal del rodillo arrugado están bajo control PLC;
8 Estructura de barras de tornillo para garantizar el movimiento horizontal preciso.
Estructura de ajuste de fase de ranura
Estructura de engranajes planetarios;
La fase de ranura adopta el PLC, el control de la pantalla táctil y el ajuste numérico eléctrico de 360 °; (se puede ajustar la carrera y la parada)
Interruptor de control operativo
El panel de control está equipado con una pantalla táctil de 10 pulgadas, capaz de controlar las unidades de alimentación, impresión y ranura con un funcionamiento conveniente.

IV. Die Cutting Unit (puede elegir un ranura conectado)

Rodillo de corte
Hecho de material de moldeo de acero y chapado con una superficie cromada rígida y grida;
Tratado con rectificación de equilibrio para mejorar la estabilidad de la carrera;
El intervalo de tornillo fijo en el cortador de troquel es de 100 mm;
La altura adecuada del cortador de troqueles es de 25.4 mm;

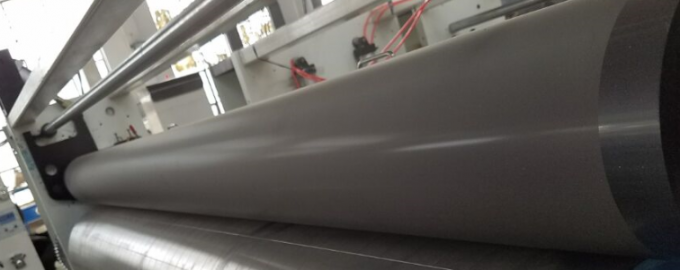

Rodillo de cojín
El material de moldeo de acero está chapado con una superficie cromada rígida y grida;
La rectificación de equilibrio mejora la estabilidad de la ejecución;
Ajuste de la mano del intervalo con rodillo de cortador;
El grosor del cojín alcanza 9 mm, ancho de 250 mm;
Instalación mecánica en movimiento con una distancia de movimiento horizontal de 40 mm.
Estructura de ajuste de fase
Estructura de engranajes planetarios;
La fase de corte de matriz se controla mediante PLC, control de pantalla táctil y ajuste numérico eléctrico de 360 °; (se puede ajustar correr y detenerse)
Ajuste de intervalo
El intervalo de alimentación se ajusta por control manual;
El intervalo entre el rodillo de cojín y el rodillo de corte se ajusta mediante control eléctrico.

Tamaño máximo del alimentador	2500 mm
Potencia del motor principal	3.0 kW
Potencia del motor adjunto	1.5 kW
Peso	3 ~ 4 t
Dimensiones externas	6500 * 3000 * 3200 mm

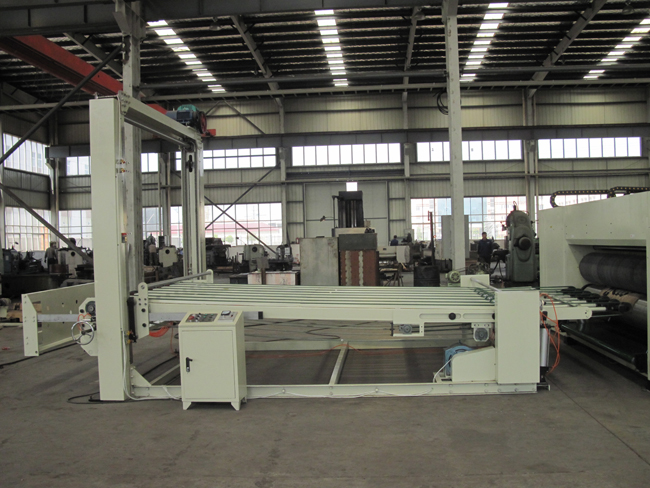

V.Stacker Machine

Brazo de colocación
Opción para operación manual o automática;
El ajuste de tensión independiente de la correa de transmisión del brazo de la lámina no está limitado por la igual longitud de las correas.
Levantamiento de la máquina
Impulsado por la poderosa cadena;
La altura de la acumulación es de 1600 mm;
El motor de transmisión de elevación de la máquina agregado con el freno se da cuenta de la posición fija del lecho de la máquina sin deslizar;
Agregado con un centro de seguridad para controlar el levantamiento de la máquina y asegurar al trabajador;
El cinturón de escalada con superficie arrugada evita el deslizamiento del cartón.
Hoja colocada de deflector
Hoja neumática que la colocación de la colocación se extiende automáticamente para recibir y soportar el cartón cuando el cartón apilado alcanza la altura preestablecida;
※ La posición del deflector de retroceso se ajusta mediante control manual.

P1. ¿Eres un fabricante o una empresa comercial?

R: Nuestra oficina de Shanghai está haciendo principalmente exportación.Tenemos nuestra propia fábrica en la provincia de Wenzhou, Zhejiang.

P2. ¿Cuál es la garantía de la máquina?

R: Un año. Después de la garantía, todavía brindamos soporte técnico al comprador a bajo costo.

P3. ¿Cuál es el tiempo de producción al hacer el pedido?

R: Normalmente unos 10-20 días.

P4. ¿Cuál es el tiempo de entrega?

R: 15-30 días después del depósito.

P5. ¿Puede su empresa manejar el envío para los clientes?

R: Sí, solo danos el puerto marino de destino o el patio de contenedores.

P6. ¿El embalaje fuerte?

R: Sí. Adopts Embalaje a prueba de humedad y a prueba de golpes que es adecuado para el transporte de carreteras de larga distancia y varios tipos de condiciones climáticas.Se incluye un conjunto completo de manuales de mantenimiento y operación.

P7. ¿Qué tal la instalación y el entrenamiento de la máquina?

A: 1) Brindamos capacitación en nuestra fábrica de forma gratuita;2) Podemos enviar técnicos (ingenieros) a su fábrica para su instalación y capacitación.Pagará la tarifa y alojamiento aéreo de ida y vuelta, además de cada técnico cobra USD100/por día.

P8. ¿Tiene máquinas en stock?

R: Para el modelo estándar, tenemos una gran cantidad en stock.Para un modelo especial, necesitamos 20-30 días para producirlo para usted.

P9. ¿Cómo puede asegurar la calidad de las máquinas?

R: Cada máquina se realizará con al menos 24 horas antes de la entrega para asegurar la calidad.Y durante la garantía, daremos repuestos gratis si la máquina tiene algún problema.

P10.

R: Por supuesto que lo hacemos. Tenemos un departamento de control de calidad para depurar la máquina antes de empacar.Si desea usar material específico para hacer la prueba, debe pagar el costo del material.

P11. ¿Cuál es el plazo de pago?

R: T/T 30% Por adelantado, el saldo se pagará antes de la entrega.También aceptamos el pago de West Union o L/C a la vista.

P12. ¿Aceptas la visita de fábrica?

R: cálidamente bienvenido para su visita.

P13. ¿Cuántos años está en el campo de impresión?

R: The Shanghai Company desde 2008, la fábrica es de más de 25 años.

P14. ¿Cuántos clientes tienes?

R: Hemos vendido nuestras máquinas a unos 60 países.Tenemos agentes en Sudáfrica, Marruecos e Italia.
