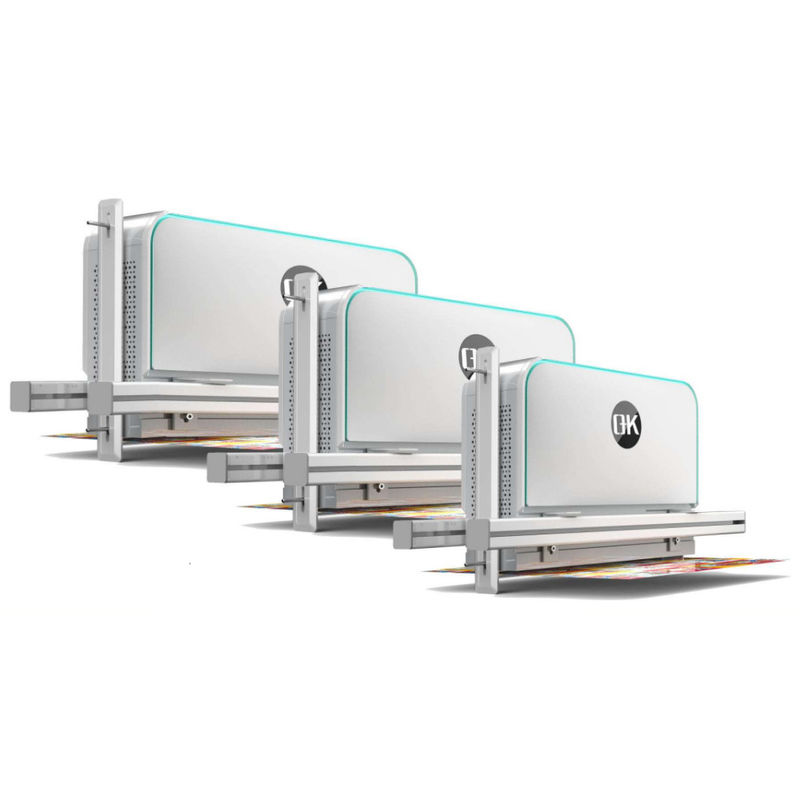

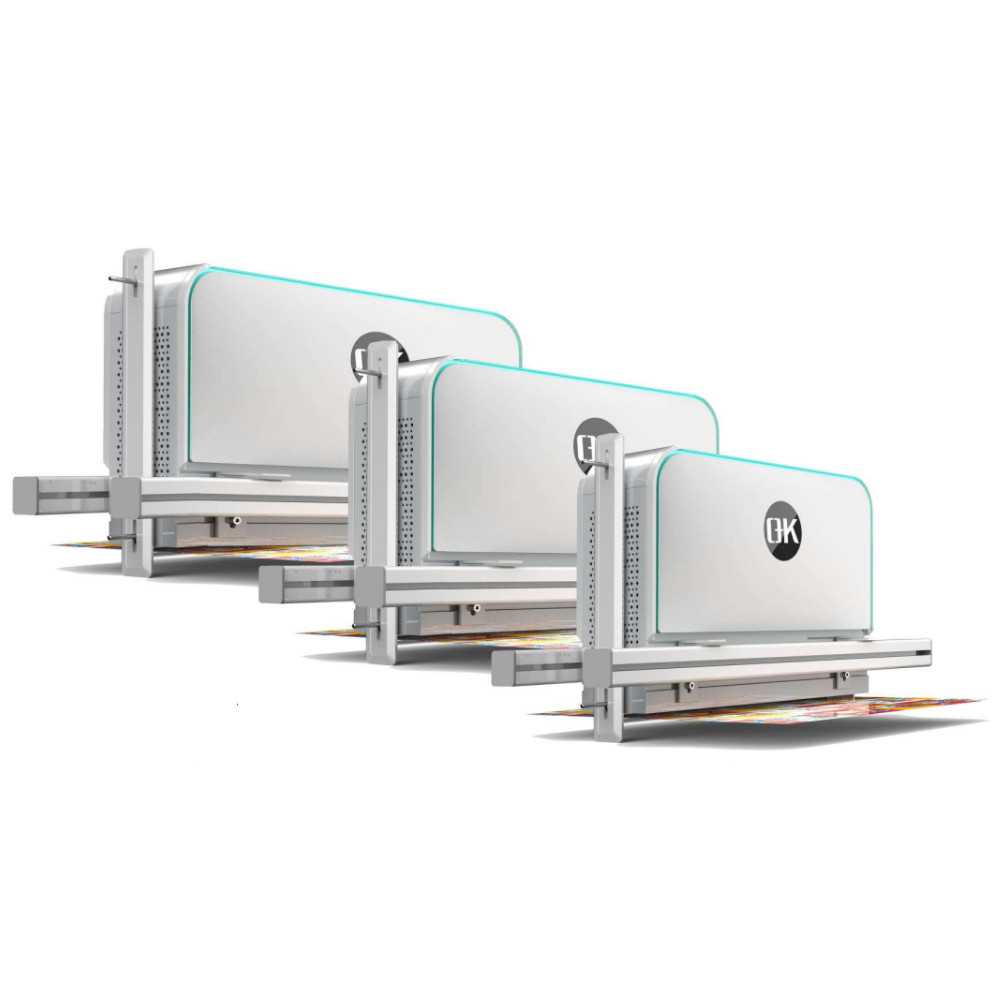

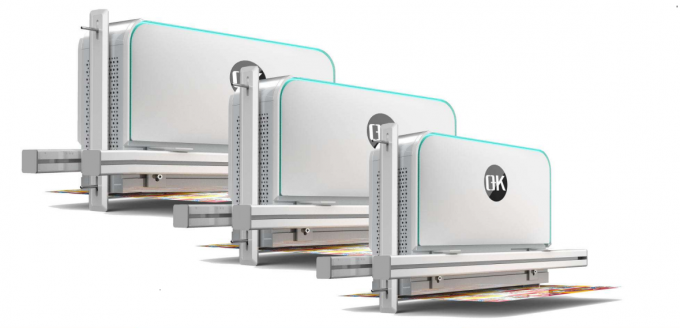

Sistema de Inspección Visual en Línea OK-4000

Características

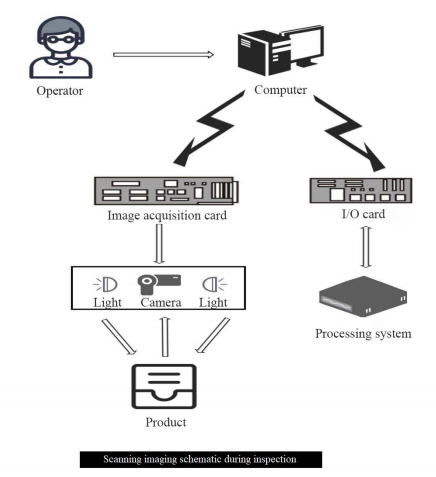

El sistema de inspección visual en línea es un sistema de inspección de calidad de alta velocidad para defectos en la superficie de impresión. Se basa en la tecnología de visión artificial para lograr una inspección del 100% de los productos. El principio es utilizar una cámara de escaneo lineal de alta velocidad para escanear el objeto inspeccionado y obtener la imagen de la superficie impresa del producto, que se convierte en datos de color bidimensionales mediante la tarjeta de adquisición de imágenes y se envía a la computadora industrial para su procesamiento en tiempo real. Por un lado, la imagen se muestra directamente en la interfaz hombre-máquina para referencia del operador; por otro lado, el procesador se utiliza para identificar y analizar la imagen recopilada, y luego cargar el resultado al sistema de control para que el personal de inspección de calidad lo procese.

Presentamos un sistema de inspección de defectos al 100%, desde la observación de fotogramas completos, hasta la detección de falta de estándar + detección de descarga de residuos, hasta la detección de fotogramas completos de alta precisión + sistema de flujo de trabajo. Con la ayuda del diseño modular, los clientes pueden realizar todos sus requisitos en un conjunto de sistemas a través de módulos opcionales. El sistema utiliza una fuente de luz de contorno especial para mejorar el contraste entre la etiqueta transparente y el papel de respaldo. Ya sea que el papel de respaldo sea transparente o no transparente, o incluso blanco, el sistema puede completar la detección. Puede realizar la detección de casi todas las etiquetas transparentes por falta de estándar y residuos sucios. Para las etiquetas en blanco, el sistema tiene una ventaja absoluta. El sistema puede cambiar libremente entre la fuente de luz ordinaria y la fuente de luz de contorno.
Velocidad de adquisición de imágenes: 30 fotogramas por segundo, detección en tiempo real de fotogramas completos.
Velocidad máxima de inspección: 150 m/min - 500 m/min (elegir según el modelo del sistema).
Ancho máximo de inspección: 180 mm - 1100 mm (elegir según el modelo del sistema).

Observación de fotogramas completos al 100%: Cubriendo la configuración de inicio y todo el proceso de producción;
Calidad de imagen HD: Basada en una cámara de alta resolución;
Estabilización de imagen: Con la ayuda de imágenes en tiempo real, las imágenes se sincronizan automáticamente y no se ven afectadas por la desaceleración de la detección automática con etiquetas transparentes;
No daña la salud de los operadores y reduce la fatiga: El uso de fuentes de luz LED en lugar de luces estroboscópicas, la luz es más suave y uniforme;
Configuración de tareas rápida y fácil;
Funcionamiento fiable y estable.

Parámetros Técnicos

Sistema de Inspección Visual en Línea OK-4000
Resolución Horizontal	0.15 mm
Resolución Vertical	0.15 mm
Ancho de Detección	10 mm ~ 1500 mm
Velocidad Máxima	450 m/min
Precisión de Detección de Defectos Puntuales	área de defecto > 0.2 mm^2
Precisión de Detección de Rayas	área de defecto > 0.1 * 5 mm
Precisión de Detección de Registro	Horizontal > 0.15 mm , Vertical > 0.25 mm

Observación: La resolución de detección vertical está relacionada con la velocidad máxima de detección, y la resolución vertical mínima puede alcanzar 0.05 mm. La velocidad máxima de diseño de 450/min se refiere a la velocidad máxima que se puede lograr a una resolución de 0.15 mm.

Configuración

Artículo	Composición
Software de Inspección	Sistema de Inspección Visual en Línea

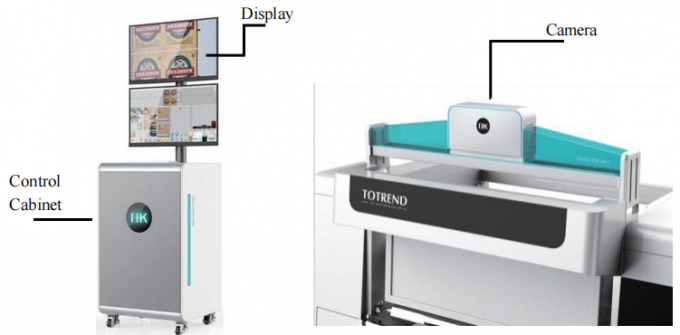

Hardware Principal	•Cámara CMOS de escaneo lineal de alta velocidad/resolución •Tarjeta de adquisición de imágenes de alta velocidad •Codificador de alta resolución •Lente de alta resolución •Fuente de luz brillante LED (con fuente de alimentación) •Computadora industrial de alta velocidad (incluyendo CPU, memoria, hardware de placa integrada, pantalla, teclado y ratón)
Accesorios	•Gabinete de control (incluyendo interruptor de aire incorporado, fuente de alimentación conmutada, SSR, relé y ventilador de refrigeración, etc.) •Lámpara de alarma y zumbador •Soporte de montaje de la cámara, cubierta de protección y ventilador de refrigeración •Cable de soporte (cable de la cámara, cable de alimentación) y enchufe/sello

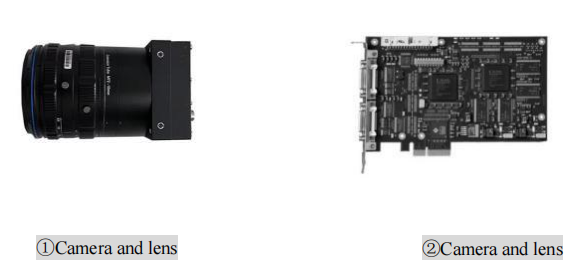

El conjunto completo OK4000-4K/8K incluye las siguientes piezas

1. Cámara de escaneo lineal -- OK 8000 (resolución 4/8K)
2. Tarjeta de captura -- OR-X4C0-XPD00
3. Lente (incluyendo anillo de conexión, anillo adaptador, etc.) -- Apo-Componon 2.8/40
4. Cable de datos de la cámara -- MVC-1-1-7M
5. Fuente de luz de cúpula
6. Adaptador de fuente de luz (incluyendo cable de datos, cable de alimentación)
7. Codificador -- R58S10-9C10M5-24L-5000
8. Regleta (220V)
9. Botón (metal)
10. Pantalla (incluyendo cables -- 243V5QSB)
11. Teclado (K120 USB)
12. Ratón (cable M170)
13. Cables de alimentación
14. Interruptor de alimentación -- NES-100-24
15. Luz de alerta (24V)
16. Caja de control -- TF-A610H-B250MD3V-8700K-16G+128G

—Cámara de escaneo lineal OK4000 para inspección de impresión
—La computadora industrial utiliza un procesador de ocho núcleos de 64 bits, que es más rápido
—Utilizando lentes de alta definición sin distorsión
—Adopta un diseño de fuente de luz integrado, fácil de instalar
—Tarjeta de adquisición de doble canal de alta velocidad importada

Ventajas del Sistema de Inspección Visual en Línea

1. En lugar de la inspección de calidad manual, mejorando en gran medida la eficiencia de la producción;
2. El sistema de detección tiene una gran capacidad de procesamiento, lo que mejora la velocidad de impresión y la precisión de la detección;
3. Ampliamente aplicable a envases de alimentos, paquetes de medicamentos, papel tapiz, etiquetas de cigarrillos, papel de aluminio y otros campos;
4. Presta atención a los defectos clave como hilo de cuchillo, sobreimpresión, rebabas, materia extraña, agujeros, arrastre de tinta, manchas y arrugas en la superficie de impresión;
5. Interfaz de usuario amigable y ricas funciones del producto, lo que es conveniente para que los usuarios lo utilicen y gestionen;
6. Mejorando la calidad del producto, reduce los costos de producción para las empresas.

etiqueta:

Place of Origin:	China
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Precio:	US 10000 Set

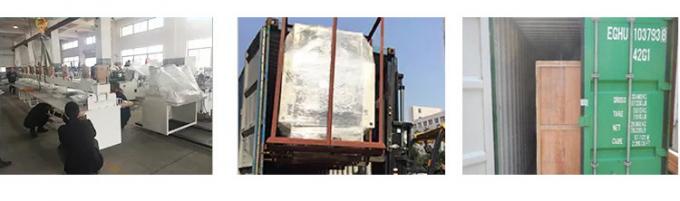

Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
