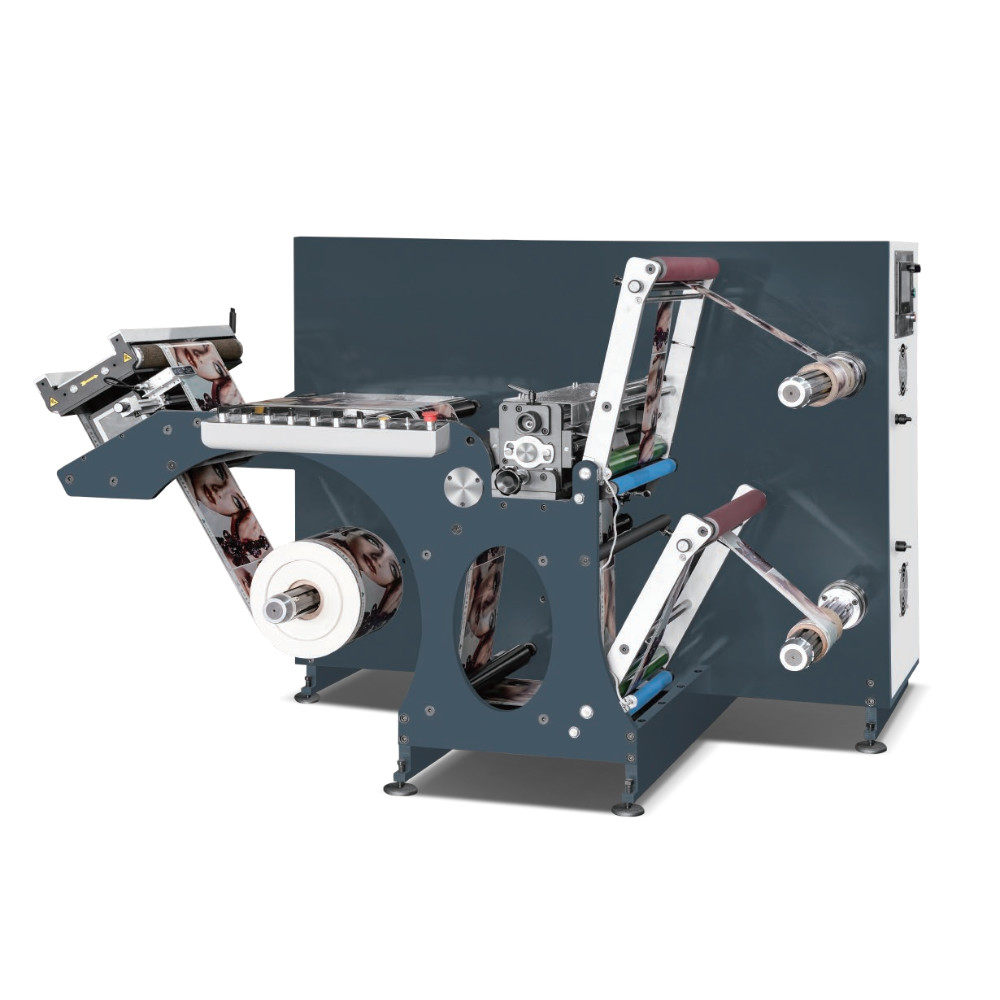

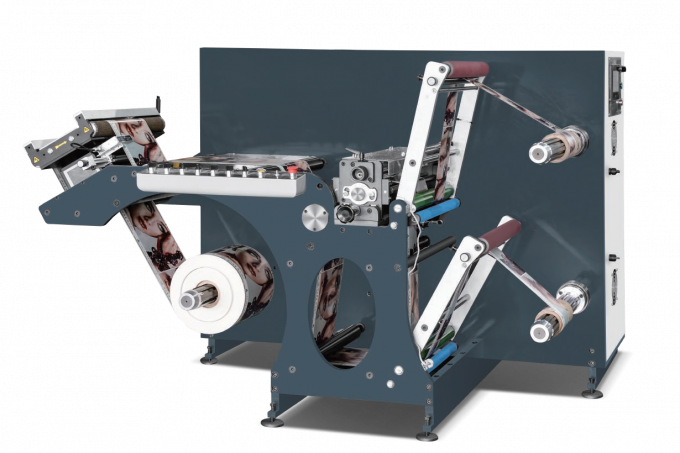

Máquina de corte longitudinal de alta velocidad FQ-320C

Características

La máquina de corte longitudinal automática FQ-320C es el producto auxiliar de la máquina de troquelado automática. Esta máquina es adecuada para cortar en tiras estrechas de papel. Tiene contador de metros y contador de números. El desenrollado se controla mediante guía de banda, la estructura de la máquina completa es compacta, rápida, con alta eficiencia, opera con la característica de forma sencilla, opera de manera constante.

Parámetros técnicos

Máquina de corte longitudinal de alta velocidad FQ-C
Modelo	FQ-320C	FQ-370C	FQ-480C
Velocidad de corte	200 m/min
Ancho máximo de banda	320 mm	370 mm	480 mm
Diámetro máximo de desenrollado	700 mm
Diámetro máximo de rebobinado	600 mm
Dimensiones	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Motor principal	4 kw
Voltaje	380V, 3 fases
Ancho mínimo de corte	10 mm
Peso de la máquina	aproximadamente 2500 kg

Configuración

1. Con 1 eje de desenrollado de 3'', eje de aire de inflado automático.
2. Con 2 ejes de rebobinado de 3'', eje de aire de inflado automático.
3. Con contador de metros/números.
4. Con guía de banda CHINA.
5. Con 10 cuchillas de corte.
6. La máquina tiene un ventilador para soplar los lados recortados.

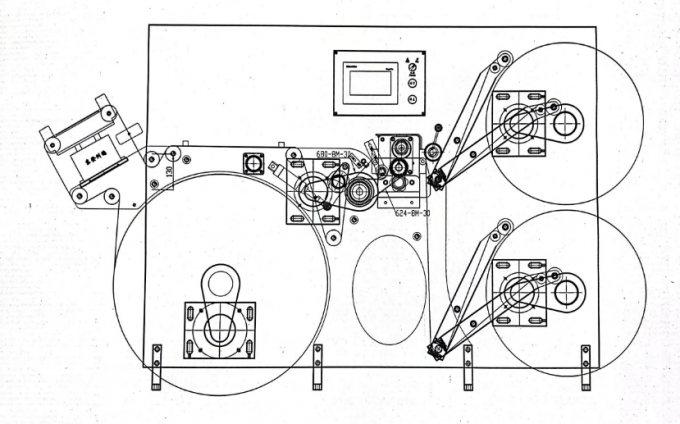

7. Con rodillo de presión en el rebobinado como dibujo.
8. Máquina con eje de aire de 25 mm.
9. La máquina viene con 4 servomotores, uno para desenrollado, uno para rodillo de presión, dos para rebobinado (arriba y abajo)
10. Con plataforma después del desenrollado.

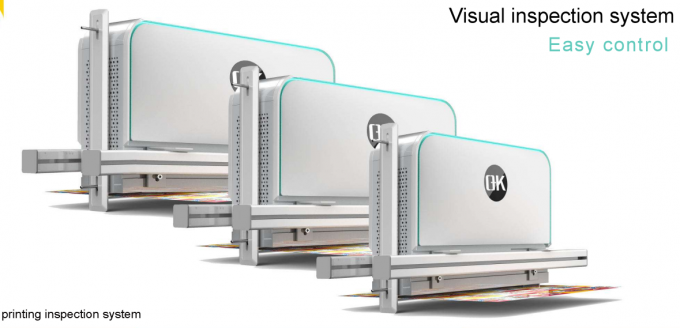

Sistema de inspección OK4000/8000 (opcional)

Características del sistema (Gama completa)

Observación de fotograma completo al 100%: que cubre la configuración de inicio y todo el proceso de producción;
Calidad de imagen HD: Basado en una cámara de alta resolución;
Estabilización de imagen: Con la ayuda de imágenes en tiempo real, las imágenes se sincronizan automáticamente y no se ven afectadas por la desaceleración de la detección automática con etiquetas transparentes;
No daña la salud de los operadores y reduce la fatiga: El uso de fuentes de luz LED en lugar de luces estroboscópicas, la luz es más suave y uniforme;
Configuración de tareas rápida y sencilla;
Operación confiable y estable.

Configuración del sistema

Cámara de escaneo lineal OK4000 para inspección de impresión;
La computadora industrial utiliza un procesador de ocho núcleos de 64 bits, que es más rápido;
Uso de lentes de alta definición sin distorsión;
Adopte un diseño de fuente de luz integrado, fácil de instalar;
Tarjeta de adquisición de doble canal de alta velocidad importada.

Sistema de inspección visual

Presentamos un sistema de inspección de defectos al 100%, desde la observación de fotograma completo, hasta la detección de falta de estándar + detección de descarga de residuos, hasta la detección de fotograma completo de alta precisión + sistema de flujo de trabajo. Con la ayuda del diseño modular, los clientes pueden realizar todos sus requisitos en un conjunto de sistemas a través de módulos opcionales. El sistema utiliza una fuente de luz de contorno especial para mejorar el contraste entre la etiqueta transparente y el papel de respaldo. Ya sea que el papel de respaldo sea transparente o no transparente, o incluso blanco, el sistema puede completar la detección. Puede realizar la detección de casi todas las etiquetas transparentes por falta de estándar y residuos sucios. Para las etiquetas en blanco, el sistema tiene una ventaja absoluta. El sistema puede cambiar libremente entre la fuente de luz ordinaria y la fuente de luz de contorno.
Velocidad de adquisición de imágenes: 30 fotogramas por segundo, detección en tiempo real de fotograma completo.
Velocidad máxima de inspección: 150 m/min-500 m/min (elegir según el modelo del sistema).
Ancho máximo de inspección: 180 mm-1100 mm (elegir según el modelo del sistema).

El conjunto completo OK4000-4K/8k incluye las siguientes partes

1. Cámara de escaneo lineal--OK 8000 (resolución 4/8K)
2. Tarjeta de captura--OR-X4C0-XPD00
3. Lente (incluido el anillo de conexión, el anillo adaptador, etc.)--Apo-Componon 2.8/40
4. Cable de datos de la cámara--MVC-1-1-7M
5. Fuente de luz de cúpula
6. Adaptador de fuente de luz (incluido el cable de datos, el cable de alimentación)
7. Codificador--R58S10-9C10M5-24L-5000
8. Regleta (220V)
9. Botón (metal)
10. Pantalla (incluidos los cables--243V5QSB)
11. Teclado (K120 USB)
12. Ratón (cable M170)
13. Cables de alimentación
14. Interruptor de encendido--NES-100-24
15. Luz de alerta (24V)
16. Caja de control--TF-A610H-B250MD3V-8700K-16G+128G

etiqueta:

Lugar de origen:	China.
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	FQ-320C 370C 480C

Cantidad de orden mínima:	1 juego
Precio:	US 16000 ~ 19000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y a prueba de golpes que es adecuado para el transporte por c
Tiempo de entrega:	45 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	30 juegos/juegos por mes

Modelo:	FQ-320C, FQ-370C, FQ-480C. ¿ Qué quiere decir?	Rajar velocidad:	200 m/min
Ancho máximo de la red:	320, 370 y 480 mm.	Diámetro máximo de desenrollamiento:	700 milímetros
Max. Rewinding Diameter:	Las demás:	Las dimensiones:	2100 * 1250,1300,1400 * 1300 mm
Motor principal:	4 kW	Válvula de tensión:	380V, de 3 fases
Anchura de corte mínima:	10 mm	Peso de la máquina:	alrededor de 2500kg
