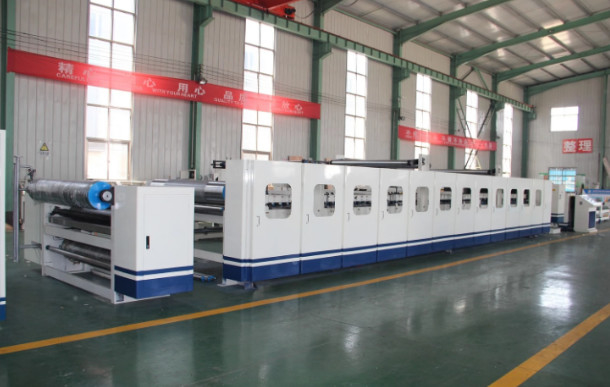

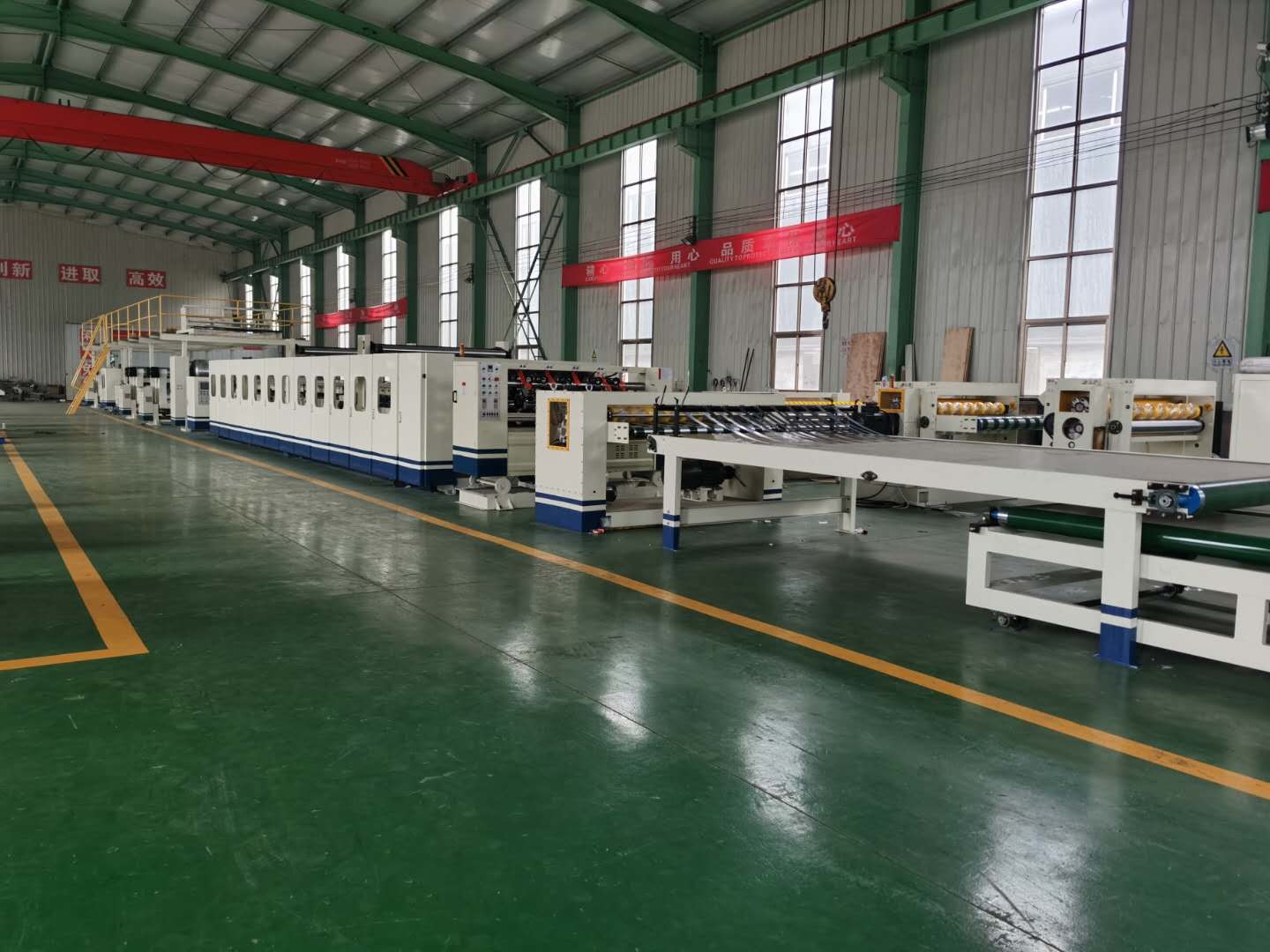

Línea de producción de cartón corrugado PRYWJ100-1800

Parámetros técnicos

Línea de producción de cartón corrugado PRYWJ100-1800
Velocidad de diseño	100 m/min
Velocidad económica	40 ~ 60 m/min para cartones de cinco capas
Ancho de trabajo	500 ~ 1800 milímetros
Grado de papel base	≥B
Tasa de agua del papel base	11% ± 1%
Papel de superficie	150 ~ 200 g/m2
Papel básico	150 ~ 200 g/m2
Papel corrugado	105 ~ 180 g/m2
Cantidad de vapor	2500 ~ 3200kg/hora
Máx. Presión	1,6 MPa
Presión habitual	0,98 ~ 1,12 MPa
Longitud de la línea de producción	45 metros
Ancho de la línea de producción	6 metros

Estilo de funcionamiento del soporte de papel base	eléctricamente tipo mecanico
Día. de papel clip	Φ350mm ~ Φ1400mm
Máx. Peso de un lado	1500 kilogramos
Presión de trabajo del suministro de aire	0,6 ~ 0,9 MPa
potencia total	5,2 kilovatios

*La estructura simétrica se puede instalar con dos paquetes de papel base al mismo tiempo y se utiliza para cambiar papeles sin detenerse.
*Esta máquina adopta el controlador eléctrico para terminar de levantar o bajar, sujetar, aflojar y centrar el papel base.
*Esta máquina adopta el controlador de tensión neumático para ajustar la fuerza de tracción del papel base.
*El cabezal del clip adopta un estilo de expansión.
*El control de tensión adopta frenado neumático, que también puede controlarse en línea junto con la empalmadora de papel.

Carro de alimentación de papel y riel de tierra

*El papel base se alimenta en posición operativa, de manera cómoda y flexible.
*Todo el riel está bajo tierra y la estructura principal está soldada mediante un canal 12#, firme y duradero.
*Se utilizan dos carros de alimentación de papel para alimentar el papel desde ambos lados.

SF-280D Una Cara

*La guía del papel adopta la adsorción del viento, manteniendo la estabilidad de las flautas en condiciones de alta velocidad.
*El papel corrugado se adsorbe en el rodillo corrugado medio para formar una zona de presión negativa de 180° y luego terminar el laminado del corrugado a través de la caja de vacío mediante un ventilador.
*El ancho de la ranura de succión del rodillo corrugado inferior no es superior a 2,6 mm, lo que puede reducir las marcas de rayas en el cartón corrugado de un solo lado.
*La parte de transmisión adopta una transmisión de junta universal y separa la fuente de vibración, lo que hace que la mantenibilidad sea mayor, la transmisión más estable y la operación más confiable.
*La carcasa del reductor adopta lubricación por baño de aceite y transmisión de engranajes cerrados, lo que reduce la vibración de la máquina.
*Esta máquina adopta un suministro de pegamento de ciclo automático y un suministro y retorno de pegamento de control neumático, lo que la caracteriza por su efecto amortiguador.
*La superficie del rodillo de pegamento está tratada con melladuras de malla especiales y cromado.
*Los rodillos corrugados superior e inferior están hechos de acero de aleación de alta calidad 48CrMo. Después del tratamiento térmico, la rigidez es HRC58-62. La superficie está esmerilada y cromada.
*Perfil de flauta: a elección del cliente.
*Rodillo corrugado superior e inferior: Φ280 mm, acero de aleación 48CrMo
*Rodillo de presión: Φ290mm, tubo de acero sin costura 45#, templado
*Rodillo de pegamento: Φ240 mm, tubo de acero sin costura 45#, superficie tratada con malla especial y cromado
*Rodillo raspador de pegamento: Φ120 mm, tubo de acero sin costura 20#, lugar de origen: Chengdu
*Rodillo de precalentamiento: Φ320 mm, acero Jigang 20G, espesor de pared: 16 mm

TO-B sobre el puente

al frente	Ø 135 mm
hacia atrás	Ø 135 mm
Rodillo activo	Ø 135 mm
Rodillo impulsado	Ø 135 mm
Rodillo tensor	Φ 85 mm
Rodillo de elevación	Φ 85 mm
Rodillo principal de adsorción de papel	Φ 85 mm

*El cartón corrugado de un solo lado fabricado con una sola cara se transmitirá al freno de tensión o al freno de succión para ser utilizado por el siguiente sistema de transmisión del puente mediante una cinta transportadora.
* La adopción de un dispositivo de succión, el uso de cartón de adsorción al vacío con ventilador de conversión de frecuencia centrífuga de alta presión, corrección eléctrica, para garantizar que el cartón se adhiera firmemente y se nivele.
*Se instalan y controlan dos grupos de paneles de operación mediante sistemas eléctricos, que se pueden ajustar dentro o fuera del puente.
*Tractor que utiliza transmisión por cadena dentada y sincronización de una sola máquina, la tracción de cartón corrugado de un solo lado al puente, la acumulación de velocidad de transporte es lenta, formando así una forma de onda, tener cartón corrugado de un solo lado para cambiar la velocidad para compensar la producción línea requerida.
*Esta máquina está equipada con un soporte de alimentación de papel, que adopta un dispositivo de pendiente de transmisión dual. La velocidad de apilamiento es un poco baja, capaz de formar superposiciones de formas de onda y alcanzar el propósito de almacenar cartones corrugados de una sola cara.

Precalentador PH-B-600 y precalentador de doble rodillo

* La superficie de cada rodillo está tratada con precisión y cromado, glorioso y duradero.
*El ajuste eléctrico de los ángulos de envoltura garantiza el ajuste del área de precalentamiento del papel dentro del rango de 300°.
*El ajuste eléctrico de los ángulos de envoltura es adecuado para diferentes papeles y diferentes velocidades del carro.
*El rodillo precalentador se produce profesionalmente y cumple con el estándar nacional de seguridad para recipientes a presión.
*El rodillo de precalentamiento y el rodillo guía del papel están tratados con revestimiento eléctrico.

Máquina pegadora TJ

Día. de Rodillo de precalentamiento	320 milímetros
Espesor de la pared	20 milímetros
Día. del rodillo guía de papel	135 milímetros
Espesor de la pared	15mm
Día. del rodillo de pegamento	240 milímetros
Espesor de la pared	30mm
Día. del rodillo de pegamento uniforme	130 mm, acero redondo 45#

*Esta máquina adopta transmisión de motor independiente y control de frecuencia variable.

*La superficie del rodillo de pegamento se trata con mellado de malla especial y cromado y la superficie del rodillo raspador de pegamento y el rodillo de lastre se trata con cromado después de fresar exactamente.

*Esta máquina adopta el sistema de doble rodillo de presión de papel y operación neumática, conveniente y flexible.

*La alimentación de pegamento con ciclo automático puede evitar que el pegamento se deposite.

*Esta máquina se combina con el sistema de precalentamiento, que puede acelerar el moldeado del pegamento.

Máquina de doble cara DF-C

Tamaño del esquema de las placas calientes	2180600135 milímetros
Material	Acero 20G del Grupo Jigang
Tratamiento	Superficie bien pulida
Estilo de junta	Forma de cruz de una sola placa
Control de temperatura	Control de temperatura multigrupo
Estilo de presión	Rodillos de presión intensiva
Rodillo de presión	Φ 70 mm, acero macizo 45#
Rodillo de transporte	Φ 70 mm, acero macizo 45#
Rodillo impulsor principal	superior: Φ 600 mm, inferior: Φ 520 mm
Rodillo accionado por correa larga y corta	Φ 320 mm, acero 20#
Rodillo de ajuste de cinturón largo y corto	Φ 215 mm, acero 20#
Rodillo de transporte del cinturón delantero y trasero	Φ 100 mm, acero 20#
Rodillo colador manual	Φ 100 mm, acero 20#

* Toda esta máquina adopta una estructura de acero de canal ancho de alta intensidad, firme, estable, hermosa y adecuada para funcionar a alta velocidad.
*Las placas calientes se fabrican profesionalmente, de conformidad con el estándar nacional de seguridad para recipientes a presión. Las placas calientes de 600 mm y la estructura interna de flujo de aire en forma de S mejoran la relación de utilización del vapor. Las múltiples barras de acero soldadas mantienen la placa caliente sin deformarse para siempre.
*Se proporciona una estructura intensiva de prensado de rodillos para garantizar que el cartón se adhiera firmemente y tenga una forma suave.
*La entrada y salida de vapor de la tubería tienen forma de S, lo que mantiene estable y equilibrada la temperatura de las placas calientes.
*Las partes de las placas calientes controlan la temperatura por separado, adecuadas para el ajuste de la velocidad del carro.
*El rodillo pesado de la parte calefactora adopta una elevación, subida y bajada totalmente hidráulica, estable, segura y confiable.
*La correa de algodón superior está equipada con 1 juego de sistema automático y 1 juego de sistema de corrección de deflexión manual, así como 1 juego de dispositivo neumático y 1 juego de dispositivo de tensión manual. La correa de algodón inferior está equipada con sistema de tensión y ajuste de izquierda a derecha. .
*La parte motriz adopta caucho portátil enrejado de gran diámetro, capaz de reducir la posibilidad de que la correa patine y mejorar la estabilidad operativa del equipo.
*Esta máquina adopta una conducción de carcasa reductora independiente y una transmisión de engranajes en baño de aceite cerrado, lo que hace poco ruido.

Máquina cortadora de hoja delgada BFY

Mín. Ancho de corte	140 milímetros
Movimiento hacia la izquierda o hacia la derecha de la máquina cortadora completa	± 90 milímetros
Presión de aire de trabajo	0,6 ~ 0,9 MPa
Humedad relativa	20% ~ 90%
Temperatura	5 ~ 50 ℃

*Adoptar el famoso convertidor de frecuencia variable del motor y mantener el mismo paso que la línea de producción con alta precisión.
*El sistema de fresado automático puede lograr el propósito de fresar con cuchillas sin detenerse durante el proceso de producción. El sistema de fresado también puede configurar la duración del intervalo y el tiempo de molienda según los materiales o la situación de recorte en cualquier momento.
* La hoja de alta calidad de 1,2 mm corta el cartón a alta velocidad, lo que garantiza que el filo sea suave, que la flauta no se deforme, sea hermosa y conveniente para la impresión de versión completa de cartón.

Máquina cortadora NC SC-B100

Parámetros técnicos
*Velocidad de corte: 120m/min
*Longitud del corte de papel: 500-9999 mm
*Precisión del corte del papel: ±1 mm (a velocidad constante)
*Cartón: papel base<360g/m2, papel base<200g/m2
Espesor: 3-14 mm, tasa de agua <10%
mín. ancho: 1000 mm, angularidad: <30 mm
*Humedad relativa: 20%-90%
*Temperatura relativa: 5 ℃ -50 ℃
*Presión de la fuente de aire: 0,6-9MPa
*Eje del cortador: superior:Φ188mm,inferior:Φ188mm
*Rodillo guía de papel: frente superior: Φ165 mm (engranaje solar), frente inferior: Φ120 mm
parte superior de la espalda: Φ165 mm (engranaje solar), parte inferior de la espalda: Φ120 mm
Características estructurales
* Diseño estructural especial: tablero y base de máquina de alta intensidad, ventana transparente en ambos lados del tablero, conveniente para examen y mantenimiento.
*El sistema de transmisión adopta lubricación de ciclo automático de bomba de aceite para garantizar la precisión de la transmisión.
* Adopta un engranaje de rectificado de alta precisión y alta rigidez con tolerancia al papel de alta velocidad y larga vida útil para garantizar el engrane preciso de los puntos de corte y el cartón limpio y sin rebabas.
*El diseño de alta precisión del eje de la cuchilla y del marco del cortador garantiza un corte suave a alta velocidad.
* El diseño especial del cambiador/reemplazo de cuchillas garantiza que el cambio de cuchillas sea rápido y conveniente.
*Todo el sistema adopta el diseño estándar CE y está sujeto a la estricta medición del grado industrial NC para garantizar la calidad, estabilidad y esperanza de vida.
*La parte motriz adopta un servo de CA con controlador germánico y motor doméstico, de alta calidad, respuesta rápida y precisa.
*Adoptar un diseño especial de almacenamiento de regeneración de energía con un efecto de ahorro de energía bastante bueno y una capacidad muy alta para superar la inestabilidad de la energía en las fábricas.
*El sistema posee la función de detección automática, capaz de evitar usos excepcionales y daños por falta de operación.
*La computadora puede ajustar automáticamente la aceleración del corte de cartón de acuerdo con las especificaciones del cartón y la velocidad de producción y rastrear automáticamente la velocidad de transmisión de los cartones para mantenerse al día.
*La computadora puede almacenar hasta 999 pedidos y finalizarlos automáticamente en secuencia o según la condición previa. La pantalla muestra varios tipos de información de producción.
*Longitud del corte del cartón: 500-9999 mm, precisión del corte del cartón: ±1 mm

Máquina apiladora RS

Parámetros técnicos
*Longitud de la hoja: 2300 mm.
Características estructurales
*Apilado y recogida automática de cartones; salida eléctrica horizontal.
*Los cartones unidos verticalmente se transmiten mediante correa de amplio alcance.
*Los cartones se retirarán mediante un interruptor cuando la cantidad de hojas o la altura sean las necesarias.

Q1.¿Es usted un fabricante o una empresa comercial?

R: Nuestra oficina de Shanghai se dedica principalmente a la exportación.Tenemos nuestra propia fábrica en Wenzhou, provincia de Zhejiang.

Q2.¿Cuál es la garantía de la máquina?

R: Un año. Después de la garantía, todavía brindamos soporte técnico al comprador a bajo costo.

Q3.¿Cuál es el tiempo de producción al realizar el pedido?

R: Normalmente entre 10 y 20 días.

Q4.¿Cuál es el tiempo de entrega?

R: 15-30 días después del depósito.

Q5.¿Puede su empresa encargarse del envío para los clientes?

R: Sí, solo indíquenos el puerto marítimo de destino o el patio de contenedores.

Q6.¿El embalaje es fuerte?

R: Sí. Adopta un embalaje a prueba de humedad y golpes que es adecuado para el transporte por carretera de larga distancia y diversos tipos de condiciones climáticas.Se incluye un juego completo de manuales de mantenimiento y operación.

Q7.¿Qué tal la instalación y capacitación de la máquina?

R:1) Brindamos capacitación en nuestra fábrica de forma gratuita;2) Podemos enviar técnicos (ingenieros) a su fábrica para su instalación y capacitación.Deberá pagar la tarifa aérea de ida y vuelta y el alojamiento, además cada técnico cobra USD 100 por día.

Q8.¿Tienen máquinas en stock?

R: Para el modelo estándar, tenemos una gran cantidad en stock.Para modelos especiales, necesitamos entre 20 y 30 días para producirlo.

Q9.¿Cómo se puede garantizar la calidad de las máquinas?

R: Cada máquina se probará en funcionamiento al menos 24 horas antes de la entrega para garantizar la calidad.Y durante la garantía, le daremos repuestos gratis si la máquina tiene algún problema.

P10. ¿Inspeccionan las máquinas o prueban su funcionamiento antes de empacar?

R: Por supuesto que sí. Contamos con un departamento de control de calidad para depurar la máquina antes de empacar.Si desea utilizar material específico para realizar la prueba, debe pagar el costo del material.

Q11.¿Cuál es el plazo de pago?

R: T/T 30% por adelantado, el saldo se pagará antes de la entrega.También aceptamos pagos por West Union o L/C a la vista.

Q12.¿Aceptan visitas a la fábrica?

R: Le damos una calurosa bienvenida a su visita.

Q13.¿Cuántos años lleva en el campo de la impresión?

R: La empresa de Shanghai desde 2008, la fábrica tiene más de 25 años.

Q14.¿Cuántos clientes tienes?

R:Hemos vendido nuestras máquinas a unos 60 países.Disponemos de agentes en Sudáfrica, Marruecos e Italia.

etiqueta:

Lugar de origen:	China
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	Se trata de un sistema de control de las emisiones de gases de escape.

Cantidad de orden mínima:	1 juego
Precio:	US 198000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y a prueba de golpes que es adecuado para el transporte por c
Tiempo de entrega:	45 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	30 juegos/juegos por mes

Velocidad de diseño:	Se aplican las siguientes medidas:	Velocidad económica:	40 ~ 60 m/min para el cartón de cinco capas
ancho de trabajo:	500 ~ 1800 mm	Calidad del papel base:	≥ B
Cantidad de agua del papel base:	11% ± 1%	Papel superficial:	150 ~ 200 gsm
papel central:	150 ~ 200 gsm	Papel acanalado:	105 ~ 180 gsm
Cantidad de vapor:	2500 ~ 3200 kg/h	Presión máxima:	1.6MPa
La presión habitual:	0.98 ~ 1.12 Mpa	Cadena de producción longitud:	45 m
Ancho de la línea de producción:	6 metros
