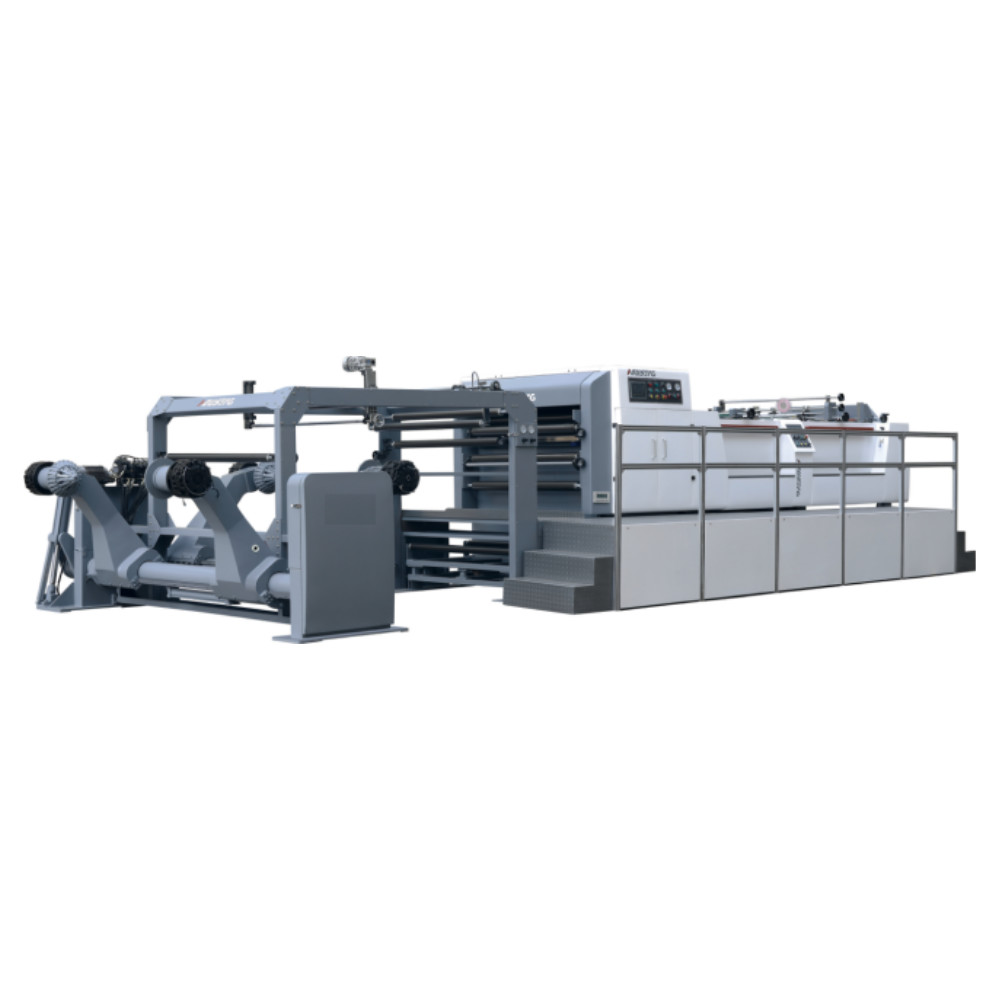

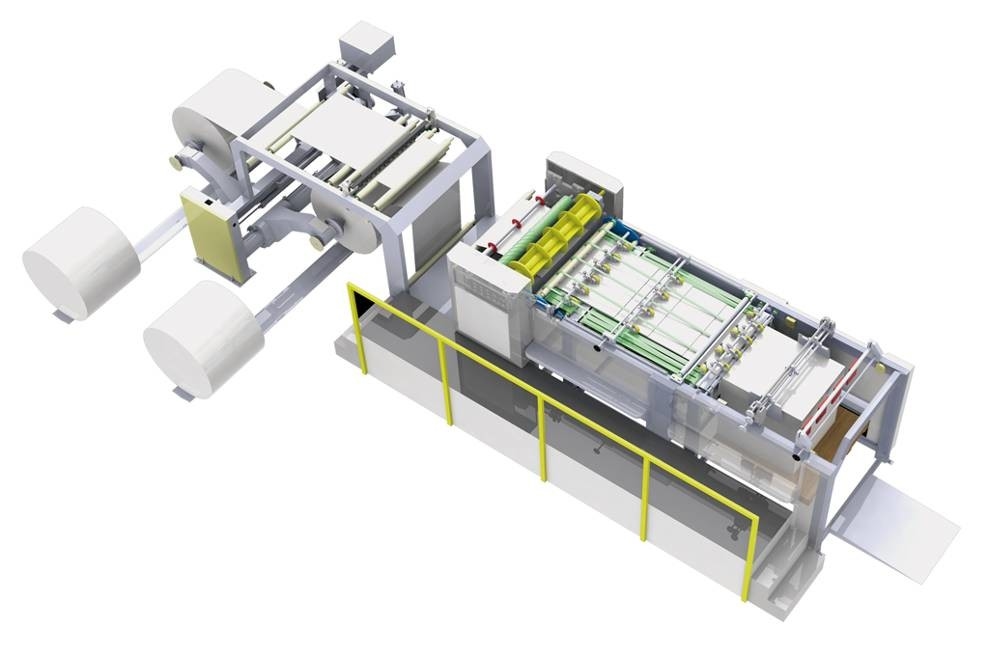

PRY-1400D Servo precisión de alta velocidad cortador de hojas

Características

PRY máquina de corte de telas aplican la técnica avanzada de Gran Bretaña.
La máquina se transmite por servomotor.
La velocidad de corte del papel es rápida y estable.
Alemania precisión del oso y el cuchillo de corte aseguran la alta precisión de corte.
Control de la interfaz de computadora con pantalla táctil, operación sencilla, estructura razonable, soportes anti-música, para garantizar el papel liso.
Esta máquina es la máquina de procesamiento de papel que es muy popular en la industria de fabricación y impresión de papel y mejorará la eficiencia y el beneficio para su empresa en gran medida.

Parámetros técnicos

Cortador de hojas de alta velocidad PRY-1400D
Medición de la máquina	Se aplicarán las siguientes medidas:
Peso	11500 kg de referencia
Velocidad máxima	400 cortes por minuto
Válvula de tensión	380V, 25kw, 3Fase, 50Hz.
Peso de referencia del papel de corte	50 ~ 550 g
Precisión de corte	± 0,3 mm
Duración de corte	450 ~ 1650 mm
Diámetro máximo del rollo	1800 mm (71) como máximo
Ancho máximo de corte de papel	Cubierto
El formato del corte	2 hojas
Velocidad máxima de corte del medidor	Se aplican las siguientes medidas:
Requisitos para las fuentes de presión del aire	0.8 Mpa
Carga máxima del cortador	Papel de una sola tarjeta - 500 gm (debe tener en cuenta la densidad y la calidad)

Configuración

Estar desatado

Tipo:tipo de doble brazo para el portacartuchos de papel de núcleo 3?? 6?? 12
2 tipo de recolector de despliegues situado en la parte trasera de la máquina, estructuralmente dimensionado para poder sostener carretes de un peso aproximado de 2500 kg.Los movimientos hacia arriba y hacia abajo son todos hidráulicos y son controlados directamente desde la consola por selectores que controlan las válvulas de solenoide.Presión de aceite para controlar el brazo de papel antes y después del cierre, movimiento y elevación.

Unidad de corte

En el cuchillo el método británico de corte para reducir la carga y el ruido cuando el cortador prolongar la vida del cortador.reducir eficazmente la vibración y el ruido de la operación de alta velocidad.
Bajo el cuchillo: bloque de cuchillo con fundición de hierro fundido, mecanizado de precisión, buena estabilidad.

Control electrónico

El cortador trasero: hecho de un cuchillo de acero de precisión especial, cuchilla de larga vida fácilmente ajustable.

PLC para controlar el sistema electrónico, automáticamente y más conveniente para el funcionamiento.

La longitud de corte, la cantidad y terminado.
Los trozos de papel se pueden introducir directamente en la pantalla táctil, y indican claramente la longitud real, los números cortados inmediatamente.

El sistema de transporte y recolección de papel de Jogger

Sistema de transporte con múltiples etapas: de alta velocidad a baja velocidad.Primero para separar el papel cortado rápidamente, y luego superponer el papel, luego recoger y apilar el papel.la pila de papel a una altura considerableLa tabla de apilamiento tiene tres lados, el lado del motor para conducir el papel, el papel,en ambos lados por motor jogger de alta calidad para ajustar la amplitud del papel manualmente para mejorar la simplicidad y la seguridad de la operación.

Dispositivo rizado

El dispositivo de rizado se encuentra en el rollo de papel antes del dispositivo de corte para eliminar el dispositivo de rizado o plegado del rollo, con el fin de la estabilidad de la tensión del rollo de papel.El rollo de papel pasa primero a través (al borde del rollo) de los componentes en el dispositivo de deconvoluciónLos rodillos son de guía.

El nuevo dispositivo anti curvatura ---- Completamente automático controlado por PLC

Elimine efectivamente el rizado del rollo para hacer que el papel sea más plano, mejorando la estabilidad de tensión del rollo de papel.

Sistema de ajuste de la cuadratura (sistema de ajuste prismático automático para papel)

Ajuste la cuadratura del papel, nuestro ingeniero lo arreglará una vez, y el operador no necesita reajustar.

Cuchillo cortante ((Tipo neumático 3 conjuntos)

Se utilizan tres juegos de cuchillos de corte para recortar y cortar el medio.

Máquina de marcado automática

Con un recuento preciso después de la inserción de la marca, los operadores sólo necesitan introducir en la interfaz hombre-máquina para después del número de papel,puede estar de acuerdo con los ajustes para marcar la cantidad de papel.

La estructura principal de la máquina(Teniente de cuchillo y soporte de soporte)

La pared de la máquina principal, mediante análisis de elementos finitos, análisis de vibraciones mecánicas y optimización del marco, utiliza hierro fundido nodular de alta calidad para la integración del diseño,y mediante mecanizado de precisión, perfeccionar el fenómeno de resonancia entre los componentes de transmisión, hacer el funcionamiento más estable, mejorar la vida útil de las partes de rodamiento.

Detención automática del atasco de papel

Tener un sensor para dar señales al sistema si hay algún atasco de papel ocurren en el transportador, y la máquina se detendrá inmediatamente para salvar los papeles.

Sistema de guía web

Estricto control de calidad del proceso, sistema de control servo duradero, libre de mantenimiento, procesamiento fino, alta respuesta dinámica, sin amortiguamiento, posicionamiento preciso, límite del conductor digitalmente ajustable.La pantalla se puede poner automáticamente en modo de espera para el funcionamiento automático, lo que puede ahorrar energía.La pantalla grande muestra en tiempo real, y el estado de funcionamiento del sistema está claro en el interior.

Sistema de eliminación estática

La barra antiestática puede eliminar la estática de las sábanas.

Tipo de cadena controlada por motor Layboy

Más estable y más peso permitido para la recogida de la hoja de papel. Es de aproximadamente 2 toneladas.

Cuadro de presas controlado neumáticamente

Al presionar el botón, el tablero de la presa se levantará y estará listo para que salgan pilas de papel.

Pneumáticos, controlados, de recolección

Funcionamiento de dos pantallas con sistema de control remoto

Motores de conducción

1.Servo motor y codificador para cuchillo cruzado
2Motor de CA y transformador de frecuencia para transportadores de alta velocidad y transportadores de baja velocidad
3Motor de CA para el soporte de empillamiento de papel hacia arriba y hacia abajo
4Motor de CA para corredores
5.Motor de cambio para soporte de desconexión
6Motor de CA para recoger el borde de los residuos

P1.¿Es usted un fabricante o una empresa comercial?

R: Nuestra oficina de Shanghai se ocupa principalmente de la exportación.Tenemos nuestra propia fábrica en Wenzhou, provincia de Zhejiang.

P2. ¿Cuál es la garantía de la máquina?

R:Un año.Después de la garantía, todavía proporcionamos soporte técnico al comprador a bajo costo.

P3.¿Cuál es el tiempo de producción durante la realización del pedido?

R: Normalmente unos 10-20 días.

P4. ¿Cuál es el plazo de entrega?

A15-30 días después del depósito.

P5. ¿Puede su empresa gestionar el envío para los clientes?

R: Sí, sólo díganos el puerto marítimo de destino o el patio de contenedores.

P6. ¿El embalaje es fuerte?

R:Sí.Adopta un embalaje a prueba de humedad y de choques que es adecuado para el transporte por carretera a larga distancia y en diversos tipos de condiciones climáticas.Se incluye un conjunto completo de manuales de mantenimiento y operación.

P7. ¿Qué pasa con la instalación y formación de la máquina?

R: Proporcionamos capacitación en nuestra fábrica de forma gratuita.2) Podemos enviar técnicos (ingenieros) a su fábrica para su instalación y formación.Usted pagará el vuelo de ida y vuelta y el alojamiento, además de los cargos de cada técnico de USD100/día.

P8.¿Tiene máquinas en stock?

R: Para el modelo estándar, tenemos una gran cantidad en stock.Para el modelo especial, necesitamos 20-30 días para producirlo para usted.

P9. ¿Cómo puede garantizar la calidad de las máquinas?

R: Cada máquina será probada al menos 24 horas antes de la entrega para garantizar la calidad.Y durante la garantía, le daremos repuestos gratis si la máquina tiene algún problema.

P10. ¿Inspecta las máquinas o las prueba antes de empacarlas?

R: Por supuesto que sí. Tenemos departamento de control de calidad para depurar la máquina antes de empacar.Si desea utilizar un material específico para hacer la prueba, debe pagar el costo del material.

P11.¿Cuál es el plazo de pago?

A:T/T 30% por adelantado,el saldo se pagará antes de la entrega.También aceptamos el pago por West Union o L/C a vista.

P12. ¿Acepta las visitas a la fábrica?

R: Bienvenido a su visita.

¿Cuántos años ha estado en el campo de la impresión?

R: La empresa de Shanghai desde 2008, la fábrica tiene más de 25 años.

P14. ¿Cuántos clientes tiene?

R: Hemos vendido nuestras máquinas a unos 60 países.Tenemos agentes en Sudáfrica, Marruecos e Italia.

etiqueta:

Lugar de origen:	China
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	El PRY-1400D

Cantidad de orden mínima:	1 juego
Precio:	US 43000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y a prueba de golpes que es adecuado para el transporte por c
Tiempo de entrega:	30 días
Capacidad de la fuente:	30 juegos/juegos por mes

Medición de la máquina:	Se aplicarán las siguientes medidas:	Peso:	11500 kg de referencia
Velocidad máxima:	400 cortes por minuto	Válvula de tensión:	380V, 25kw, 3Fase, 50Hz.
Refiérase al peso de cortar el papel:	50 ~ 550 g	Precisión de corte:	± 0,3 mm
Duración de corte:	450 ~ 1650 mm	Diámetro máximo del rollo:	1800 mm (71) como máximo
Ancho máximo de corte de papel:	Cubierto	El formato de rajar:	hoja 2
Velocidad máxima de corte del medidor:	300 m/min	Requisitos para las fuentes de presión del aire:	0.8 Mpa
