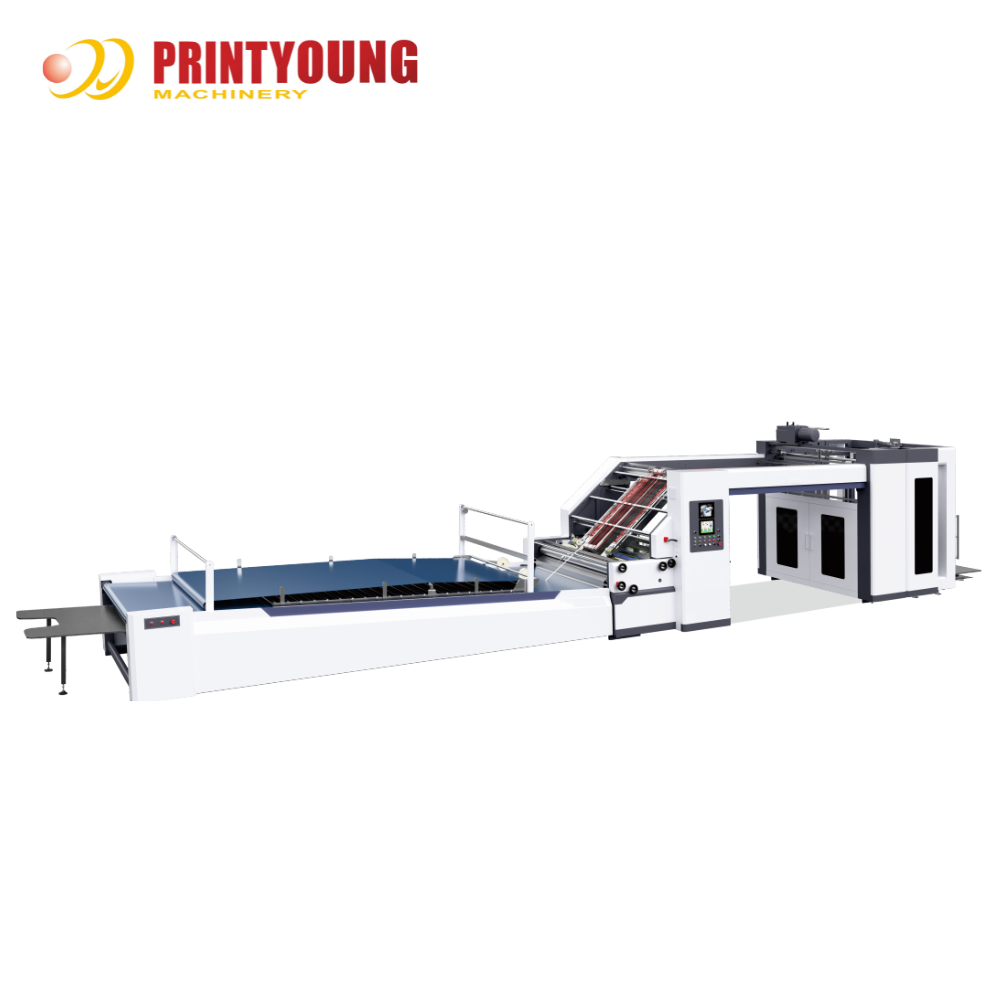

Máquina Laminadora de Flauta PRY-HG

Características

Esta máquina adoptó una combinación perfecta de sistema de control de movimiento y sistema de corrección servo, utilizando múltiples conjuntos de sensores fotoeléctricos en el extremo del papel para la posición relativa, controlando la acción de compensación de accionamiento independiente del servomotor en ambos lados del papel superior, posicionamiento preciso del papel superior e inferior. La máquina laminadora servo tiene las ventajas de una operación simple, solo necesita ingresar el tamaño del papel para ajustar automáticamente la máquina.

★ Ajuste automático de ancho para el ancho al configurar el tamaño de la hoja.
★ Ajuste automático de la cantidad de pegamento y la presión del rodillo.
★ Velocidad lineal máxima 165 m/min.
★ Bastidor de fundición de 40 mm.
★ Rodillo jumbo de Φ165 mm para transmisión sin salpicaduras de pegamento.
★ Control de enlace por los 10 servomotores para toda la máquina.
★ Alimentación en flujo para hojas superiores.
★ Tecnología de rodamientos sin aceite y sin mantenimiento.
★ Transmisión independiente de velocidad de deslizamiento servo para el rodillo de pegamento.
★ El motor paso a paso controla la configuración del formato, alta precisión.

Parámetros Técnicos

Máquina Laminadora de Flauta PRY-1450HG
Modelo	PRY-1450HG	PRY-1650HG
Tamaño Máx. de Hoja	1450 * 1450 mm	1650 * 1650 mm
Tamaño Mín. de Hoja	380 * 350 mm	380 * 350 mm
Grosor del Papel Superior	120 ~ 500 g	120 ~ 500 g
Precisión Delantera y Trasera	± 1 mm	± 1 mm
Peso	8500 kgs	9000 kgs
Velocidad Máx.	0 ~ 180 m/min	0 ~ 180 m/min
Consumo de Aire	0.2 m³/min	0.2 m³/min
Dimensiones Generales	15.5 * 2.4 * 2.4 m	15.7 * 2.6 * 2.4 m
Potencia de la Máquina	24 kw	26 kw
Papel Inferior	Papel corrugado A, B, C, E, F, G Papel corrugado de cuatro capas: AB/BB/BC/EE Papel cartón de más de 300 gsm

Configuración

Mecanismo de Alimentación de Hojas Superiores

Equipado con alimentador automático dedicado de alta velocidad, tanto el elevador de papel como la boquilla de alimentación pueden ajustar libremente el ángulo al papel, para garantizar que tanto el papel grueso como el fino puedan ser entregados rápida y suavemente.

Alimentación de borde de ataque para la alimentación inferior, adecuada para procesar varios tipos de cartón corrugado, más útil cuando el cartón corrugado está doblado.
(no se puede procesar cartón si se elige este dispositivo)

Mecanismo de Alimentación de Hojas Inferiores (Opcional)

Utiliza un sistema de control eléctrico con servomotor importado, con cinta de succión Japan NITTA para invertir la potencia de succión, podría procesar tanto papel corrugado como cartón de más de 300 gsm.

Alimentación de Papel Superior

Tipo de alimentación en flujo (solapado), asegurando que el papel no se atasque durante la operación a alta velocidad.

Posicionamiento Lateral

Utiliza bolas de tracción lateral para el posicionamiento de la hoja superior, haciendo que siempre pase en una dirección, logrando alta precisión en la alineación lateral.

Sistema de Ajuste Automático de Ancho

Cuando se ingresa el tamaño del papel, el sistema de papel inferior, el alimentador y las partes de transporte de papel superior se moverán automáticamente al tamaño correspondiente.

Ajuste Automático de Pegamento y Presión del Rodillo

Cuando se ingresa la altura del corrugado, el espacio del pegamento y el espacio del rodillo se moverán automáticamente a la posición correspondiente, y los datos se pueden guardar. Puede hacer clic directamente en "ejecutar" la próxima vez que fabrique este producto.

Monitoreo del Alimentador

Los operadores no necesitan ir frecuentemente al departamento del alimentador para verificar la operación del alimentador, lo que ahorra mano de obra.

Sistema de Posicionamiento

Utiliza grupos de sensores fotoeléctricos para la posición relativa del papel inferior, controla el servomotor en ambos lados del papel superior, acción de compensación independiente, el papel superior y el papel inferior se laminan con precisión.

Parte de Transmisión

Transmisión por correa síncrona de doble diente importada, equipada con un dispositivo de tensado para garantizar la precisión de la transmisión, estable, bajo ruido.

Rodillo de Pegamento

Rodillo de acero inoxidable, nunca se oxida, después de un rectificado fino, garantiza la mínima cantidad de pegamento recubierto uniformemente. El rodillo inferior se limpia con un rodillo de agua. El diámetro se ha ampliado a Φ165 mm para garantizar una operación estable a alta velocidad y sin salpicaduras de pegamento.

Sistema Eléctrico

Diseñado de acuerdo con los requisitos CE europeos, garantiza la estabilidad de la máquina, alta eficiencia y baja tasa de fallos. Utiliza una combinación de interfaz hombre-máquina y PLC, muestra toda la información, como advertencias, detección de errores, fallos y velocidad de operación.

Sección de Pre-apilamiento

Pre-apilamiento de papel bajo la condición de no parada, la hoja apilada también podría ser empujada directamente por la carretilla elevadora; mejora la eficiencia. El diseño especial del marco de pre-apilamiento de papel, ahorra tiempo y esfuerzo.

Detección de Grosor de Papel

Coloque el papel aquí y la pantalla mostrará su grosor. Después de ingresar este grosor, el pegamento y la presión se pueden ajustar automáticamente.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	PRY-1450HG, PRY-1650HG. ¿ Qué es eso?

Cantidad de orden mínima:	1 juego
Precio:	USD 50000 ~ 55000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y golpes que es adecuado para el transporte por carretera de
Tiempo de entrega:	45 días de trabajo
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	30 juegos por mes

Modelo:	PRY-1450HG, PRY-1650HG. ¿ Qué es eso?	Max. tamaño de la hoja:	1450 * 1450 mm, 1650 * 1650 mm
Mínimo tamaño de la hoja:	Se aplicará el método de ensayo siguiente:	Grueso de papel superior:	120 ~ 500 g
Precisión para el frente y el reverso:	± 1 milímetro	Peso:	8500 kg, 9000 kg
Máx. velocidad:	0 ~ 180 m/min	Consumo de aire:	0,2 m³/min
Resaltar:	máquina laminadora de flauta servo automática , laminadora de cartón con ajuste inteligente , máquina laminadora PRY-HG con garantía
