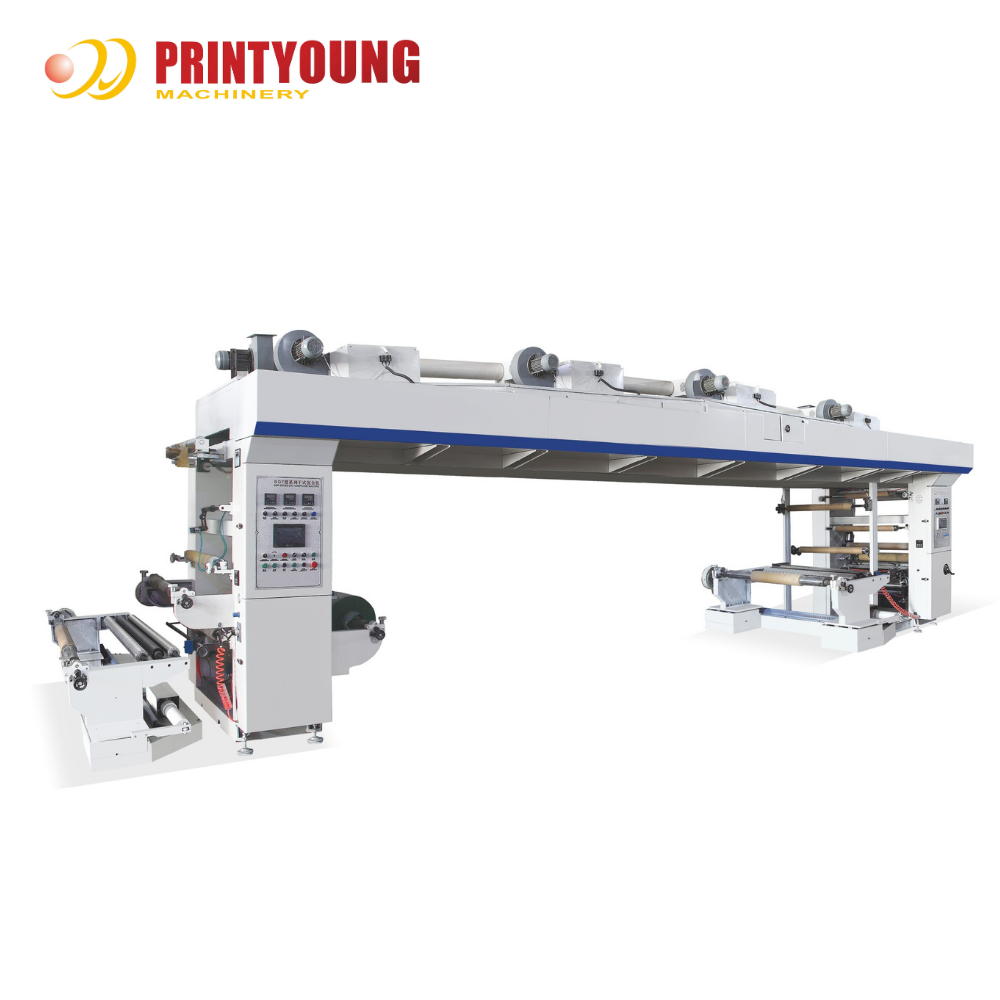

Name: Máquina laminadora automática de película en seco eléctrica PRY-1300 con control PLC, 3 motores, alta productividad 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

Máquina de laminado con método seco PRY-1300

Características

El PRY-1300 es una máquina de composición seca de media velocidad que ahorra energía e integra componentes eléctricos, neumáticos y mecánicos.con una tensión en la sección de secado controlada por un sistema de circuito cerrado de brazo de oscilación flotanteEstá equipado con un PLC de grado industrial y un panel de control central táctil a color de 7 pulgadas. La alimentación se controla manualmente por un freno magnético de polvo con un par de salida constante.Cuenta con una excelente rigidez y estabilidad operativa..La estructura es exquisita y la apariencia es hermosa.Es adecuado para el compuesto de varios materiales de película.Es su elección ideal.

Parámetros técnicos

Ancho máximo del material de película	de longitud superior a 300 mm
Ancho de los rodillos guía	Las demás:
Substrato revestido y substrato compuesto	Las sustancias químicas que pueden utilizarse para la fabricación de las sustancias químicas enumeradas en el anexo I del Reglamento (CE) n.o 1907/2006 son las siguientes: PE 30-100 mm,etc. Películas de material de tipo rollo
El número máximo Velocidad mecánica	Se aplican las siguientes medidas:
Velocidad de trabajo máxima	20 ~ 160 m/min.
Diámetro máximo del primer rollo de alimentación	Φ 600 mm
Diámetro máximo del segundo rollo de alimentación	Φ 600 mm
Diámetro máximo de la lista de recepción	Φ 800 mm
Espindle para recibir y rodillos de alimentación	Esfíndiles de expansión por aire
Diámetro del núcleo de los rollos receptores y de alimentación	Φ3", diámetro interior Φ76 mm Diámetro exterior: Φ92 mm
Rango de tensión	3 ~ 30 kg
Duración total del horno	9000 mm (dividido en 4 zonas)
El número máximo Temperatura del horno	100 °C
Método de secado	calefacción eléctrica secado por aire caliente
Fuente de alimentación	3 fases 380 V, 50 Hz
Energía de calefacción eléctrica	90 kw
Potencia total	aproximadamente 110kw
Las dimensiones de la máquina	aproximadamente 10500 * 3200 * 3200 mm
Peso de la máquina	aproximadamente 6T

Configuración

Primera sección de despliegue

1.Marco de despliegue independiente de una sola estación de trabajo. Corrección automática de desviación fotoeléctrica.
2.Rango de ajuste manual horizontal del rodillo de material: ± 20 mm
3.Primera tensión de desenrollamiento: 100n.m freno magnético
4.Segunda tensión de desenrollamiento: 100n.m freno magnético
5. Tercera tensión de desdoblamiento: freno magnético en polvo de 150 Nm
6- Rango de tensión: 3 a 50 kg

Unidad de pegamento

1El método de pegado es el pegado cuantitativo mediante rodillos de malla.
2.El rodillo de malla adhesiva es un rodillo dividido con un eje de rodillo.Construcción neumática de presión superior, fácil de reemplazar.
3El dispositivo de raspadora pesada es un embrague de prensa a presión de aire, accionado horizontalmente.

Las posiciones delantera, trasera, arriba y abajo y las posiciones angulares del raspador se pueden ajustar manualmente.
4.La colgadora está hecha de acero inoxidable, las posiciones superior e inferior se pueden ajustar manualmente.
5.Diámetro del rodillo de malla:Ф160mm,Diámetro del rodillo de goma de presión:Ф120mm,Unidad de pegamento utiliza motor de frecuencia variable tipo YVP132S-4, potencia: 3kw

Sección del horno

1Fuego de 9 metros. Dividido en 4 zonas, totalmente cerrado, doble cuerpo, horno de aire.
2.La temperatura de cada zona del horno se controla automáticamente, la temperatura se muestra mediante el control de temperatura.
3Cada zona de horno está equipada con un sistema de secado por aire caliente separado, cada grupo de calentadores eléctricos (15kw), para ahorrar energía.
4.La apertura de la caja superior del horno está controlada por un cilindro de aire y está equipada con un dispositivo de apoyo de seguridad.
5- El conducto de aire de escape central.
6Todo el horno está diseñado con presión negativa.
7El horno tiene aislamiento térmico y medidas de conservación del calor.
8El volumen de aire de la entrada y salida del rodillo de malla en cada zona del horno puede ajustarse.
9El rodillo guía en el horno es el rodillo activo y gira a la misma velocidad que la máquina principal.
10.Hay un sistema de corrección automática de desviación ultrasónica después del horno.
11. Parámetros:

Con una potencia de tubos de calefacción eléctricos de acero inoxidable en forma de W:1.2kw por raíz

Potencia del soplador centrífugo de tipo DF9-1:2.2kw ((motor de juego tipo Y90L-2,4 juegos)

Temperatura máxima del horno: 100°C

Número de boquillas de soplado:32 (8×4)

Diámetro del rodillo guía en el horno:Ф70mm

Sección compuesta

1.El rodillo compuesto es el rodillo activo, accionado por un motor principal, la velocidad lineal superficial del rodillo compuesto está sincronizada y controlada con la velocidad lineal del rodillo de malla de pegamento.
2.El rodillo de prensado compuesto está controlado por dos cilindros neumáticos para su apertura y cierre. La presión se puede ajustar.
3.El rodillo compuesto se calienta con aceite conductor, el calor se transmite a la superficie del rodillo compuesto a través de la circulación del aceite conductor,haciendo que la temperatura de la superficie del rodillo compuesto sea uniforme en toda la dirección de ancho, lo que favorece la garantía de la calidad del producto compuesto.
4.Tambor de calefacción compuesto y mecanismo del rodillo de prensado:El calentamiento se realiza a través del tambor de calefacción compuesto.El material de la capa de caucho del rodillo de prensado compuesto es caucho de silicona resistente al calor,dureza Costa A 80-85°.La temperatura máxima de la superficie del rodillo compuesto es de 80°C, la presión máxima es de 500 kg.
5La temperatura de la superficie del rodillo compuesto (temperatura del compuesto) se controla automáticamente mediante una temperatura constante.
6. Parámetros:

Diámetro del rodillo de acero compuesto:F320 mm.

Diámetro del rodillo de goma de prensado:Ф160mm.

El material de la capa de caucho del rodillo de prensado compuesto es caucho terpolímero resistente al calor, dureza Shore A 80-85°

El motor principal es el motor de frecuencia variable YVP132M-4, potencia:5.5kw.

Sección de revuelo

1- Recepción de material en una sola estación de trabajo.
2.Eje de desenrollamiento accionado por un motor de conversión de frecuencia separado.
3.Sistema de detección de tensión del rodillo oscilante de amortiguación de aire a presión constante y codificador giratorio.
4.El eje del material utiliza un eje de 3′′ expandible.
5.Recibe el control automático de circuito cerrado de tensión.
6.Dispositivo de rodillo de prensado de bobinas de material controlado por cilindro de aire.
7. Parámetros:

Servo motor de remolque. Potencia:7.5kw

rango de ajuste manual horizontal del carrete de material: ± 20 mm

rango de tensión: 3-30 kg.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	PRY-1300

Cantidad de orden mínima:	1 juego
Precio:	USD 32000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y golpes que es adecuado para el transporte por carretera de
Tiempo de entrega:	60 días de trabajo
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	10 juegos por mes

Ancho máximo del material de la película:	1300 mm	Ancho de los rodillos guía:	1350 MILÍMETROS
Velocidad mecánica máxima:	180 m/min	Velocidad de trabajo máxima:	20 ~ 160 m/min
Rango de tensión:	3 ~ 30 kilogramos	Longitud total del horno:	9000 mm (dividido en 4 zonas)
Temperatura Máxima del Horno:	100 ℃	Método de secado:	Calefacción eléctrica Secado por aire caliente
Fuente de alimentación:	Trifásico 380V,50Hz	Energía de calefacción eléctrica:	90 kilovatios
