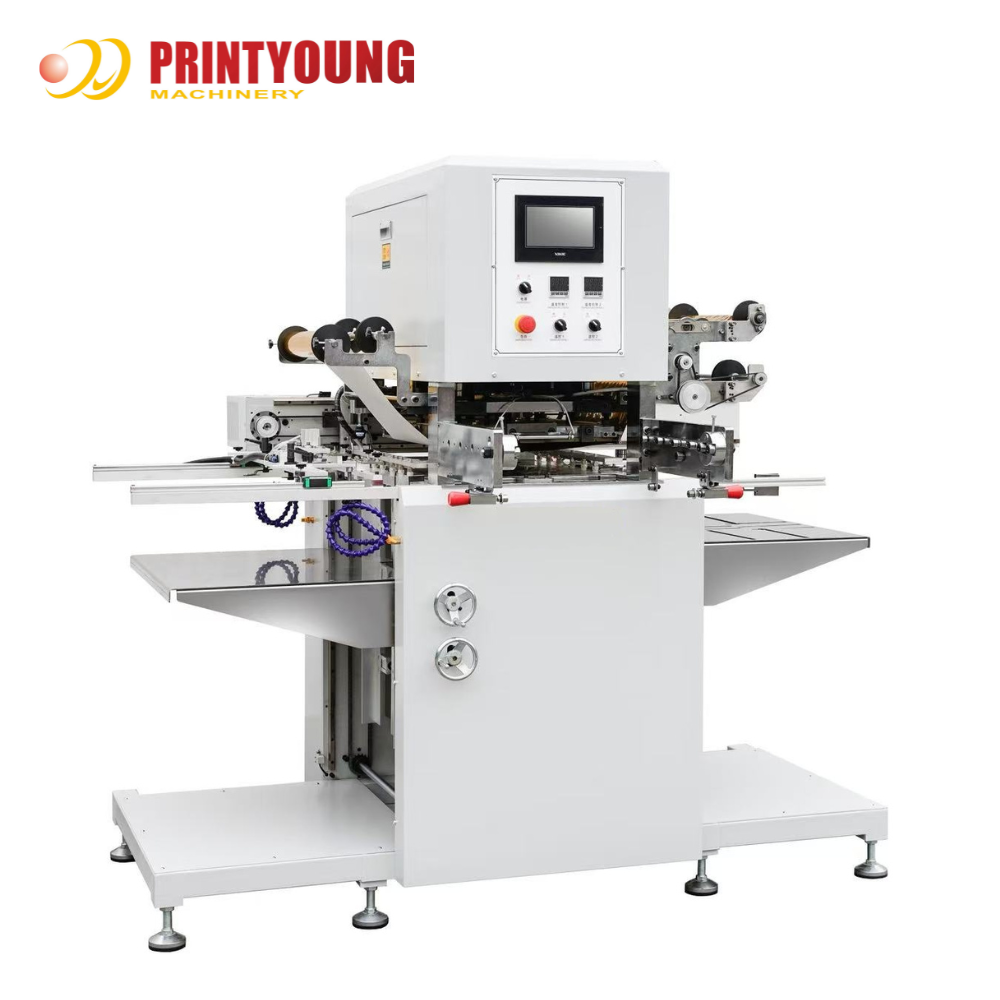

Máquina de estampado en caliente PRY-62

Características

El modelo PRY-62 presenta configuraciones de hardware completas adaptables a diversos requisitos de estampado en caliente.

(1) Toda la máquina utiliza acero al carbono Q235. Los paneles de la carrocería se someten a un procesamiento especial para una alta resistencia, estabilidad dimensional permanente y seguridad estructural. (2) Equipada con husillos de bolas importados de Taiwán para garantizar un movimiento preciso. El servo principal incluye protección contra sobrecargas, y la correa de distribución cuenta con protección contra fracturas. Se detiene automáticamente ante un impacto externo para minimizar los daños en la carrocería/precisión de alimentación y evitar fallos de funcionamiento.

(3) La unidad principal emplea rodamientos genuinos importados.

(4) Los componentes críticos integran piezas eléctricas importadas (por ejemplo, Omron [Japón], Schneider [Francia]).

(5) Precisión de estampado en caliente: ±0,1 mm; Velocidad máxima: 1.800 hojas/hora.

(6) Cuenta con el sistema de ajuste automático de presión de printyoung para un control rápido y preciso de la presión de estampado.

(7) Interfaz de control de pantalla táctil chino-inglés.

(8) Los componentes neumáticos Air TAC de Taiwán y China garantizan la precisión en cada movimiento neumático.

(9) El PLC principal utiliza Printyoung Electric para un funcionamiento suave y estable de la máquina.

Parámetros técnicos

Tamaño máximo de papel de alimentación	600 * 500 mm
Tamaño mínimo de papel de alimentación	200 * 150 mm
Tamaño máximo de estampado en caliente	500 * 400 mm
Especificaciones del papel	128 ~ 3000 g/m² (cartón), cartón gris de 3,0 mm de espesor
Precisión de estampado en caliente	≤ ± 0,1 mm
Presión máxima de trabajo	20 T
Velocidad máxima de trabajo	1800 s/h
Altura máxima de la pila de alimentación	600 mm
Longitud máxima de la lámina	240 m (longitudinalmente)
Potencia del motor principal	3 kw
Dimensiones generales	1800 * 1550 * 1800 mm
Peso de la máquina	1000 kg
Potencia a plena carga	7 kw

Configuración

Sección de alimentación de papel

1. Utiliza un sistema de control avanzado para regular la velocidad de alimentación del papel, asegurando un transporte suave del papel.
2. La parte de separación del papel está hecha de una aleación de aluminio especial para una alimentación de papel más suave.

3. Alimentación de una sola hoja, lo que garantiza la estabilidad y la precisión.
4. Tecnología de microajuste servo para la fila de succión de papel, lo que permite ajustes sin detener la máquina.

Unidad eléctrica

1. La interfaz táctil de interacción humano-máquina permite la configuración de diferentes tracciones largas y cortas.

2. Se activa una alarma si la longitud de la lámina es inferior a 6 cm.

3. El sistema de monitoreo de lámina controlado por computadora muestra la longitud restante y consumida de la lámina.

4. Equipada con componentes eléctricos Schneider (Francia) y sistema de control PLC Printyoung para garantizar un funcionamiento estable de la máquina.

5. Utiliza componentes fotoeléctricos de Omron de Japón y SICK de Alemania.

Sección de estampado en caliente

1. La placa de estampado en caliente utiliza aleación de aluminio de aviación 7075 de alta calidad y la superficie se somete a un tratamiento de anodizado duro, lo que garantiza un funcionamiento ligero al tiempo que mantiene una alta dureza superficial y resistencia a la deformación.
2. Sistema de alimentación de lámina longitudinal: Reduce el consumo de lámina y ahorra tiempo de reemplazo de la lámina.
3. Mecanismo de alimentación de lámina longitudinal doble: Equipado con servomotores Hangzhou Zhishan (China) y sistema de control PLC Printyoung para un funcionamiento fácil de usar. El mecanismo está posicionado detrás de la alimentación de lámina longitudinal para garantizar una recolección de lámina suave y plana después del estampado.
4. Control manual independiente: La unidad principal se puede operar manualmente cuando sea necesario.
5. Dispositivo de ajuste de presión paralelo: Cuenta con una plataforma superior plana para una regulación precisa de la presión.
6. La detección de presión negativa al vacío asegura que el funcionamiento de la máquina cese en ausencia de papel.
7. Calibrador de empuje en ángulo recto en forma de L: Se adapta a diferentes requisitos de registro de impresión para una alineación precisa.

Sección de recepción de papel

1. Dispositivo de alineación automática de papel.

2. El dispositivo fotoeléctrico asegura una recolección de papel ordenada.

3. Sistema de control automático de elevación y descenso para la mesa de recepción de papel

Aplicaciones

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	palanca-62

Cantidad de orden mínima:	1 JUEGO
Precio:	USD 11500 Set
Detalles de empaquetado:	Adopta envases a prueba de humedad y a prueba de choques que es adecuado para el transporte por carr
Tiempo de entrega:	20 dias
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	30 conjuntos por mes

Máx. Tamaño del papel de alimentación:	600 * 500 mm	Mín. Tamaño del papel de alimentación:	200 * 150 mm
Máx. Tamaño de estampado de lámina:	500 * 400 mm	Precisión de estampado de láminas:	≤ ± 0,1 mm
Max. presión de trabajo:	20 T	Max. velocidad de trabajo:	1800 s/h
Máx. Altura de la pila de alimentación:	600 mm	Máx. Longitud de la lámina:	240 m (a lo largo)

	Shanghai Printyoung International Industry Co.,Ltd
	Sitio 27B, NO, nuevo Jinqiao camino de 58, Pudong, Shangai, China 201206
	86-21-50303885
	pry@printyoung.com

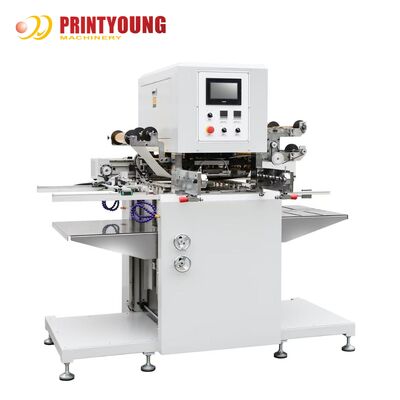

PRY-62 Servo automático eléctrico Prensa de calor 220V Nuevo
