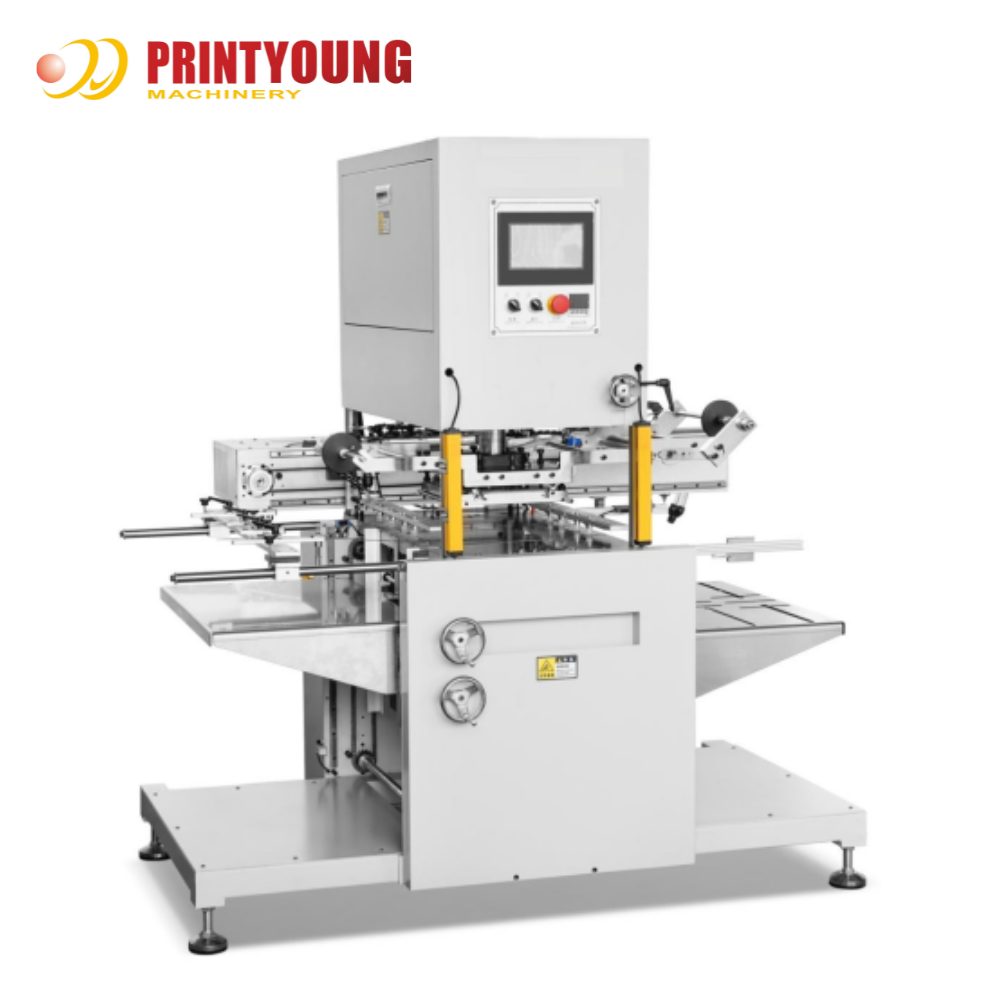

Máquina de estampado de papel caliente PRY-58

Características

El modelo PRY-58 cuenta con configuraciones de hardware integrales adaptables a diversos requisitos de estampado de papel.

(1) Toda la máquina utiliza acero al carbono Q235. Los paneles de las paredes de la carrocería se someten a un tratamiento especial para una alta resistencia, una estabilidad dimensional permanente y una seguridad estructural.(2) Equipado con tornillos de bolas importados de Taiwán para garantizar un movimiento precisoEl servo principal incluye protección contra sobrecarga y la correa de tiempo tiene protección contra fracturas.Se detiene automáticamente en caso de impacto externo para minimizar los daños al cuerpo/precisión de alimentación y evitar fallos de funcionamiento.

(3) La unidad principal utiliza rodamientos originales importados.

(4) Los componentes críticos integran piezas eléctricas importadas (por ejemplo, Omron (Japón), Schneider (Francia).

(5) Precisión de estampado de la lámina: ± 0,1 mm;Velocidad máxima:1800 hojas por hora.

(6) Características del sistema de ajuste automático de presión de printyoung para un control rápido y preciso de la presión de estampado.

(7) Interfaz de control de pantalla táctil chino-inglés.

(8) Los componentes neumáticos de Taiwán y China Air TAC garantizan la precisión en cada movimiento neumático.

(9) El PLC principal utiliza Printyoung Electric para un funcionamiento estable y sin problemas de la máquina.

Parámetros técnicos

Tamaño máximo del papel de alimentación	550 * 450 mm
Tamaño mínimo del papel de alimentación	150 * 150 mm
Tamaño máximo de estampado de papel	300 * 250 mm
Especificaciones del papel	Se utilizará para la fabricación de la caja de cartón.3Tabla gris de 0,0 mm de espesor
Precisión de estampado de papel	≤ ± 0,1 mm
Max. Presión de trabajo	20 T
Velocidad de trabajo máxima	1800 s/h
Max. Altura de la pila de alimentación	Cubiertas
Duración máxima del papel	240 m (según la longitud)
Potencia del motor principal	1.5 kw
Las dimensiones generales	Se trata de un vehículo de la categoría M3
Peso de la máquina	650 kg de peso
Potencia a plena carga	3.5kw

Configuración

Sección de alimentación de papel

1.Utiliza un sistema de control avanzado para regular la velocidad de alimentación del papel, asegurando un transporte sin problemas del papel.
2La parte de separación del papel está hecha de aleación especial de aluminio para una alimentación más suave del papel.

3.Alimentación de una sola hoja, asegurando la estabilidad y precisión.
4- Tecnología de microajuste por servo para la fila de papel de succión, que permite ajustes sin detener la máquina.

Unidad eléctrica

1La interfaz táctil interactiva hombre-máquina permite la configuración de diferentes tirones largos y cortos.

2Se activará una alarma si la longitud de la lámina es inferior a 6 cm.
3El sistema de control de la lámina controlado por ordenador muestra la longitud de la lámina restante y la consumida.
4Adopción del sistema de control PLC Printyoung para garantizar el funcionamiento estable de la máquina.
5. Adopción de la óptica electrónica alemana Sike.

Sección de estampado en caliente

1.La placa de estampación en caliente utiliza una aleación de aluminio de alta calidad de aviación 7075 y la superficie se somete a un tratamiento de anodizado duro,garantizar un funcionamiento ligero manteniendo una alta dureza superficial y resistencia a la deformación.
2.Sistema de alimentación longitudinal de papel:Reduce el consumo de papel y ahorra tiempo de reemplazo de papel.
3Mecanismo de alimentación longitudinal doble de papel:Equipado con servomotores Hangzhou Zhishan (China) y sistema de control PLC Printyoung para una operación fácil de usar.El mecanismo se coloca detrás de la alimentación longitudinal de la lámina para garantizar una recolección de lámina lisa y plana después del estampado.
4Control manual independiente:La unidad principal se puede operar manualmente cuando sea necesario.
5Dispositivo para el ajuste de la presión paralela:Contiene una plataforma superior plana para una regulación precisa de la presión.
6La detección de presión negativa en vacío asegura que la máquina cese de funcionar en ausencia de papel.
7Medidor de empuje en ángulo recto en forma de L: se adapta a diferentes requisitos de registro de impresión para una alineación precisa.

Sección de recepción de papel

1- Dispositivo automático para alinear el papel.

2El dispositivo fotoeléctrico asegura una recolección de papel ordenada.

3Sistema de control automático de elevación y bajada para la mesa receptora de papel

Parte del eje principal

El huso es accionado por un servomotor de 1,5 kW, y el diseño estructural de cuatro columnas hace que el estampado en caliente sea más estable y menos propenso a la inclinación.La profundidad de extinción de alta frecuencia del núcleo del husillo alcanza 0.5 milímetros, y la superficie está recubierta con cromo duro, que es duradero y resistente al desgaste.

Parte de transferencia de papel

El dispositivo horizontal de alimentación del papel adopta el control del servomotor,que es más eficiente y preciso.

Parte de protección de la seguridad

Esta máquina está equipada con una rejilla de protección de seguridad.la máquina hará sonar una alarma y se apagará para proteger la seguridad del operador.

Aplicaciones

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	palanca-58

Cantidad de orden mínima:	1 JUEGO
Precio:	USD 7800 Set
Detalles de empaquetado:	Adopta envases a prueba de humedad y a prueba de choques que es adecuado para el transporte por carr
Tiempo de entrega:	20 dias
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	30 conjuntos por mes

Máx. Tamaño del papel de alimentación:	550*450 milímetros	Mín. Tamaño del papel de alimentación:	150 * 150 mm
Máx. Tamaño de estampado de lámina:	300 * 250 mm	Precisión de estampado de láminas:	≤ ± 0,1 mm
Max. presión de trabajo:	20 T	Max. velocidad de trabajo:	1800 s/h
Máx. Altura de la pila de alimentación:	350 milímetros	Máx. Longitud de la lámina:	240 m (a lo largo)
