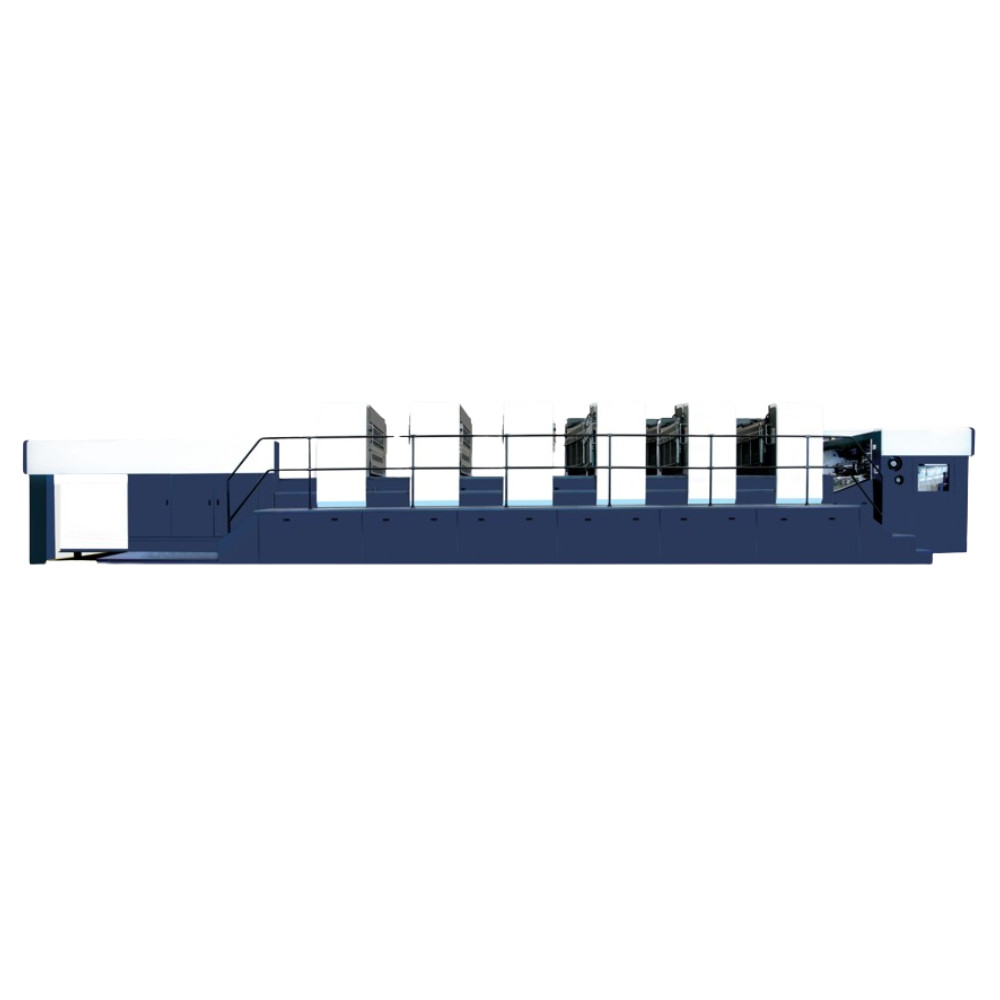

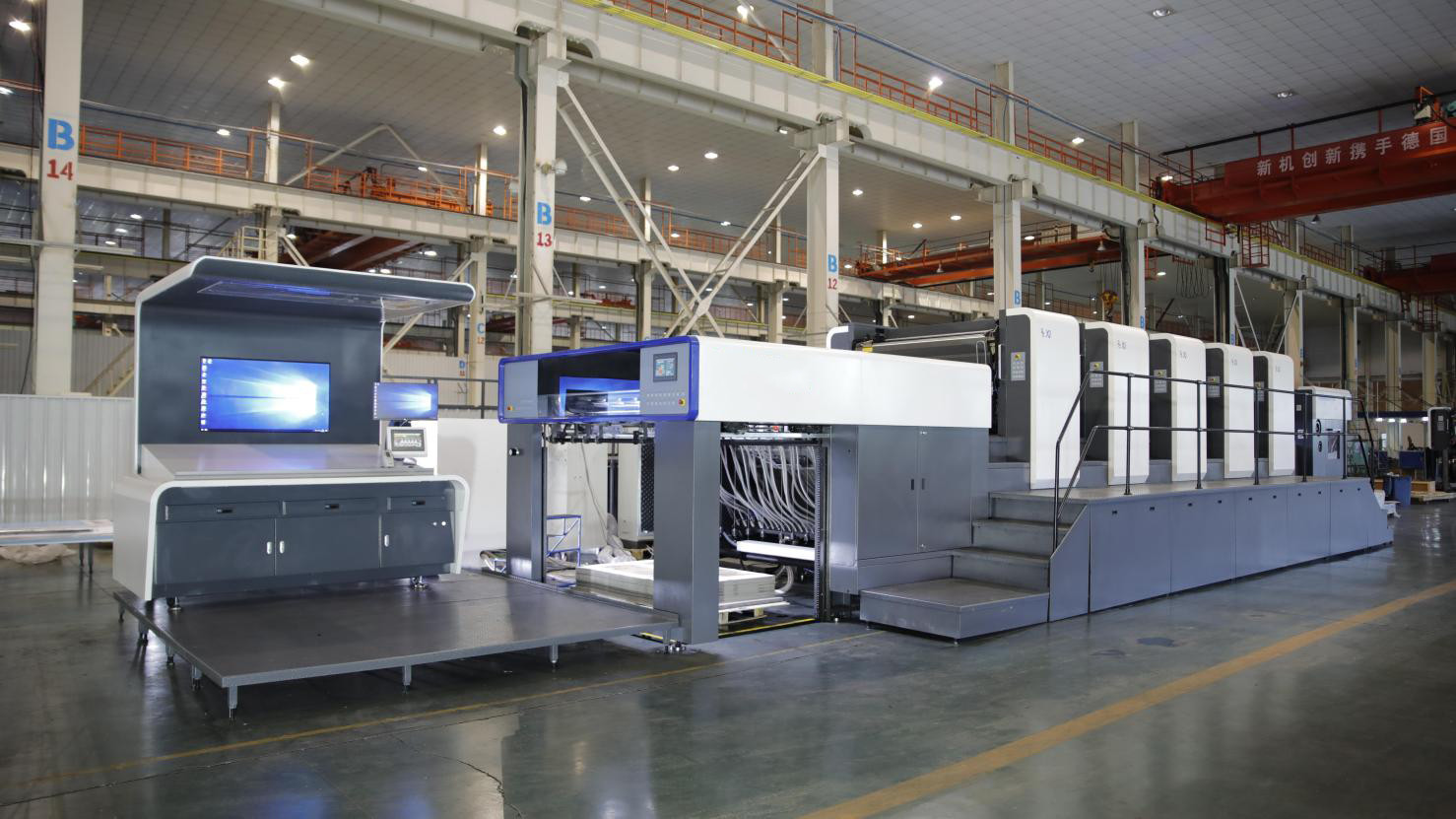

PRY-165 Máquina de impresión compensada de cuatro colores

Características

La impresión de gran formato tiene las ventajas de gran formato, alta eficiencia, fácil fabricación de placas e impresión exquisita, que es muy adecuada para las necesidades de desarrollo de la impresión de envases y la impresión comercial.
■ Impresión de tipo de unidad. En línea de recubrimiento a base de agua o UV recubrimiento inversa. Tinta de impresión metálica, impresión de tinta de impresión de pera y muchos procesos post para satisfacer la demanda de empaque en todos los niveles. Lo que mejora en gran medida la competitividad de las empresas de impresión y empaque de las compañías de embalaje
■ Compensación de impresión, revestimiento y secado se complementan entre sí, cumpliendo con los requisitos para el procesamiento de la conexión.
■ La combinación del sistema de raspador de cavidad y el rodillo anilox pueden lograr un recubrimiento grueso y uniforme, ya sea alto brillo o de alto brillo, superficie completa o local, lo que garantiza un efecto de recubrimiento exquisito.
■ El diseño del sistema de secado en la entrega extendida es razonable, utilizando infrarrojos, aire HOI y circulación de aire para mejorar de manera efectiva la eficiencia de secado.
■ El dispositivo de secado se puede sacar o empujar desde el lado de funcionamiento sin la necesidad de cableado manual o tuberías de conexión.
■ No se requieren herramientas para completar el reemplazo de tubos de lámpara.
■ El dispositivo de secado se puede instalar al final de la máquina o entre las unidades de impresión.
■ Alimentador de papel de alta velocidad con alimentación de velocidad variable, y se puede ajustar la velocidad de papel que alcanza el medidor RONT.
■ La alimentación de cartón de adsorción de vacío y el rodillo de papel se usan en paralelo, lo que hace que el papel funcione extremadamente sin problemas.
■ Equipado con función preestablecida de papel; el tamaño del papel se puede ajustar automáticamente para mejorar la eficiencia del intercambio de pedidos.
■ Optimizar el mecanismo de entrega de papel de alta velocidad, el medidor delantero de movimiento compuesto de giro inferior y el largo tiempo de posicionamiento del calibre delantero.
■ Detección de elementos fotoeléctricos importados originales alemanes para asimetría y detección de hoja doble ultrasónica de tensión vacía.
■ El medidor de extracción del lado neumático ajusta automáticamente el tamaño del papel (papel previo al conjunto), mejorando la eficiencia durante la operación.
■ Tambor de doble diámetro, optimizado de las siete disposiciones.
■ Estructura reforzada del marco y el eje del rodillo, con una estructura más estable.
■ El tambor de doble diámetro adopta cojinetes de rodadura especiales de alta precisión y sin huecos, asegurando la presión de impresión.

■ La patente de la compañía, el rodillo de transferencia de papel de línea recta reforzada, previene el roce y la suciedad.
■ El tambor está hecho de hierro fundido de aleación resistente al desgaste y cubierto con acero inoxidable en la superficie.
■ Apareje de alta frecuencia de engranajes de tambor, superficies de la leva, rodillos de cubo de tinta, etc., duradero y duradero.

■ Según el diseño de optimización de la mecánica de fluidos, los rodillos de tinta de gran tamaño y los rodillos de agua se utilizan para reorganizar la ruta del flujo de tinta, que puede ajustar rápidamente la cantidad de tinta y el volumen de agua, y la descarga de tinta es rápida, suficiente y uniforme, reduciendo en gran medida los desechos de papel.
■ El uso del embrague neumático para controlar la transmisión y el control diferencial de los canales de tinta y agua permite un control flexible del uso y la desconexión de la tinta y el agua, reduciendo el desgaste y la extensión de la vida útil de la tinta y los rodillos de agua.
■ El control neumático de la operación de impresión normal del rodillo de formación de amortiguación y la conversión de la función de eliminación de tierra diferencial son flexibles y rápidos, lo que mejora la eficiencia.
■ El rodillo de aplicación tiene función de eliminación de sombra.
■ La conversión de las funciones de integración de tinta y agua y separación de tinta enriquece enormemente los requisitos especiales para diferentes materiales impresos, logrando un control estricto del volumen de tinta y el volumen de agua a través de la impresión a gran escala en el sitio y la impresión de puntos finos.

■ Sistema de control remoto de tinta, con una operación de un clic en el panel de control y el control de diagnóstico remoto.
■ El programa de impresión está completamente automatizado y puede conectarse de manera inteligente a los procesos delantero y trasero a través de Internet, con la función de autodiagnóstico de fallas.
■ Sistema de control de PLC de marca internacional y convertidor de frecuencia.
■ Operación de la pantalla táctil y ajuste de datos de control electrónico, operación rápida y flexible de varias funciones, ahorrar mucho tiempo.
■ La pantalla grande muestra el estado de trabajo, que es intuitivo y claro, la computadora recuerda y almacena información de color de tinta, y la función previa a la carga y recepción puede agregar una interfaz CTP para mejorar la eficiencia laboral.

■ Equipado con función preestablecida de presión de impresión, el grosor del papel se puede ajustar rápidamente en su lugar.
■ Se puede equipar con un rodillo de tinta y un dispositivo de limpieza automática de mantas.
■ Lubricación automática regular y cuantitativa de toda la máquina.
■ Sistema de fuente de alcohol con control de temperatura automática para congelación, relación automática de alcohol y retorno de agua a presión negativa.
■ Soporte de placa de control de componentes neumáticos importados, carga de placa semiautomática estable y rápido.
■ La consola de control opera eléctricamente el mecanismo de corrección de pruebas axial, circunferencial y diagonal del tambor, asegurando la revisión rápida y precisa de las reglas.
■ Optimización del posicionamiento y redondeo del centro de mecanizado CNC del riel de guía cerrada, asegurando el funcionamiento suave de la cadena de recepción del papel y el bajo ruido.
■ La combinación de succión del ventilador de vórtice del rodillo de freno y el ventilador de papel de presión asegura una caída de papel de alta velocidad y estable.
■ La pinza de entrega es impulsada por un motor, y el rodillo de freno es conducido directamente por un motor de frecuencia variable, seguimiento y seguimiento.
■ La entrega se proporciona con la función de presentación de papel, y el formato de papel se puede ajustar automáticamente.
■ Impresión de tipo de unidad. En línea de recubrimiento a base de agua o revestimiento de recubrimiento UV, tinta de impresión metálica, impresión de tinta de impresión de pera y muchos procesos posteriores para satisfacer la demanda de envases en todos los niveles, lo que mejora en gran medida la competitividad de las compañías de impresión y envasado
■ Compensación de impresión, revestimiento y secado se complementan entre sí, cumpliendo con los requisitos para el procesamiento de la conexión.
■ La combinación del sistema de raspador de cavidad y el rodillo anilox pueden lograr un recubrimiento grueso y uniforme, ya sea alto brillo o de alto brillo, superficie completa o local, lo que garantiza un efecto de recubrimiento exquisito.
■ El diseño del sistema de secado en la entrega extendida es razonable, utilizando infrarrojos, aire caliente y aire circulante para mejorar de manera efectiva la eficiencia de secado.
■ El dispositivo de secado se puede sacar o empujar desde el lado de funcionamiento sin la necesidad de cableado manual o tuberías de conexión.
■ No se requieren herramientas para completar el reemplazo de tubos de lámpara.
■ El dispositivo de secado se puede instalar al final de la máquina o entre las unidades de impresión.

Parámetros técnicos

ARTÍCULO	PRY-165	PRY-165A	PRY-165B
Max. Tamaño de la hoja	1620 * 1040 mm	1620 * 1070 mm	1650 * 1250 mm
Mínimo Tamaño de la hoja	920 * 600 mm
Max. Tamaño de impresión	1620 * 1010 mm	1620 * 1060 mm	1620 * 1200 mm
Espesor de la hoja	0.1 ~ 0.6 mm
Tamaño de la manta	1630 * 1200 * 1.95 mm	1630 * 1220 * 1.95 mm	1630 * 1370 * 1.95 mm
Tamaño de placa	1630 * 1107 * 0.3 mm	1630 * 1173 * 0.3 mm	1630 * 1316 * 0.3 mm
Max. Velocidad	10000 s/h	12000 s/h	10000 s/h
Altura de la pila de papel	1500 mm
Potencia del motor principal	55 kW
Potencia total (cuatro/cinco color)	103 /106 kW
Peso total (cuatro/cinco color)	76100 /90800 kg	77860 /92900 kg	80000 /95500 kg
Dimensión general (cuatro/cinco color)	12840/14400 * 4970 * 2840 mm	12840/14400 * 4970 * 2990 mm	13964/15642 * 4970 * 3330 mm
Longitud y peso de la unidad de acristalamiento	3915 mm / 16t		3915 mm / 19t

Configuración

Estructura de la prensa

Diseño de la unidad, cilindro de impresión de doble tamaño y cilindro de transferencia;
Arreglo del cilindro de las 7 en punto;
El marco y la cabeza del eje reforzados, refuerzan la estabilidad de la máquina.

Alimentador

Alimentador de alta velocidad
Las hojas de papel alimentadas al frente se encuentran con velocidad ajustable
Separación y succión de papel de elevación directa, alimentación de papel lineal
Según el grosor del papel, la cantidad de papel se puede ajustar
Patrón de acero inoxidable platina
Soplando en ambos lados, tabla de alimentación de adsorción de vacío
Inclinación de las hojas de papel ajustables en la cabeza del alimentador, evite el papel sesgado
Altura de la boquilla ajustable por eje de alambre de acero y mango
El levantamiento principal de la mesa de papel adopta un motor de desaceleración de doble velocidad
Detector de hojas dobles electromecánicas
La posición de la cabeza del alimentador se puede ajustar manualmente
Esbozar el dispositivo previo al apilamiento

Colocación de la hoja

Ajuste automático del tamaño del papel
Optimización del mecanismo de transferencia de papel de alta velocidad
El frente compuesto hacia abajo, el tiempo de posicionamiento de lámina más largo
Los sensores en la parte delantera yacían para verificar las hojas de papel tardías y sesgadas, sensor de hoja doble
Ajuste automático del medidor lateral
El frente se encuentra ajustable manualmente en direcciones verticales y longitudinales
Medidor de extracción neumática, ajuste automáticamente la posición del medidor de dibujo
Mecanismo de bloqueo inter para el alimento y el frente se encuentra
Equipado con placa y barra para presionar papel

Imprenta

Recubrimientos inoxidables en el cilindro de impresión, cilindro de manta y cilindro de placa;
Transferencia de lámina plana Transferencia de hoja sin frotis;
Todos los cilindros hechos de hierro fundido anti-fricción;
Los portadores del cilindro de placa y dispositivo preestablecido de cilindro de manta;
Alto punto cercano;
Grupo de almohadilla de dientes estables;
Espacios importados de estructura;
Rodamientos de rodillos de limpieza cero para impresión y cilindro de placa;
Mantas con cortadoras de aluminio para el montaje de placa rápida;
El rodillo de goma adopta una estructura de rodamiento excéntrica, impresión encendida/apagada más portátil;
Sistema de carga de placas semia automática, alta eficiencia;
Abrazadera de placa neumática;
Manta en forma de tensión en el medio;
Soporte de la placa delantera con dispositivos previos a la posición;
Soporte de placa trasera de 3 secciones para ajustar el fenómeno de fuera de registro en el extremo impreso;
Ajuste axial para el cilindro de la placa;
Ajuste circunferencial para el cilindro de transferencia;
Máquina de perforación de control de PC;
Los engranajes de tambor adoptan acero de aleación de enfriamiento de alta frecuencia;
Leva con nitruración o superficie de enfriamiento de alta frecuencia;
La impresión del cilindro encendido/apagado utilizando el mecanismo de cámara conjugada;
Suministro de agua, suministro de tinta y impresión encendido/apagado neumáticamente controlado;
Suministro de tinta controlado eléctricamente;
Rodillo de tinta controlado por motor;
Una configuración clave de la transferencia de tinta;
Enfriamiento de alta frecuencia en el rodillo de tinta;
Roller de control de fantasmas;
Dispositivo de lubricación automática, alarma de escasez de aceite;
Etiqueta de mantenimiento de reabastecimiento de combustible manual;
Control remoto de entintado;
Control de diagnóstico remoto;
Nueva consola de tinta;
Pantalla táctil en la consola de control (para suministro de agua y alineación de placas eléctricas);
Se puede acceder a la información de impresión y tinta;
La fuente de luz adopta Philips;
Sistema de alcohol Control de temperatura automática congelada, relación automática de alcohol, aguas de retroceso de presión negativa;
Suministro de agua externo;
Presión de impresión Ajuste manual;
Proceso de impresión Dispositivo de control automático;

Unidad de entrega

Sistema de pinza de entrega adecuado para una gama completa de hojas de papel, sin ajuste;
Rieles guía completamente cerrados, funcionando más suavemente;
Peso ligero de la pinza de entrega;
Motor de desaceleración de elevación de pila de papel;
Bajada automática de pila de papel;
Toda la estructura de la plataforma de papel;
Ventilador para volar la lámina de papel, la succión del ventilador de flujo de flujo de rodillo de freno, la succión puede ajustarse solo;
Cinco sets para desgarrar las hojas de papel;
Abra y cierre la estructura de la pinza de la fila del retractor de papel en ambos lados;
Eje de dientes huecos y la estructura plana de resorte;
El tiempo de entrega a la mano abierta controlada eléctricamente;
Rodillo de freno directamente impulsado por motor de conversión de frecuencia;
Tiempo de lubricación centralizada automática cuantitativa;
Sistema de soplado de cola de papel siga el rodillo de freno girando;
Ajuste automático del tamaño del papel;
Recolección de polvo de tubería;
Equipado con sistema electrónico de pulverización de polvo.

Unidad de control eléctrico

Sistema de control del PLC y convertidor de frecuencia (marca de nombre internacional);
Cúpula de metal;
Control de frecuencia del motor principal, agua y motor de tinta;
El suministro de agua y tinta, impresión encendida/apagada, sistema de enclavamiento, suministro de polvo, bomba para su entrega se puede cambiar entre control manual y automático;
Pantalla táctil en la consola de control (para suministro de agua y alineación de placas eléctricas);
Visualización de fallas (incluida la protección de frenado, falla de posicionamiento de la hoja, protección de seguridad, fallas de lubricación, protección del convertidor de frecuencia y protección del motor);
Visualización de parámetros de impresión;
Sistema de regulación de presión automática;
Sistema de ajuste automático de tamaño de papel;
Presionar la lámpara de botón;
Velocidad de seguimiento automático de las miras de entrega. Ajuste automático del rollo de freno;
Configuración de volumen de impresión;
Control de transmisión de cable de comunicación;
Equipado con unidad de freno;
Suministro de agua con tres configuraciones altas, medianas y bajas, el control del agua es más flexible;
El sistema de agua con configuración de curva razonable cambia automáticamente con la velocidad rastreada;
Configurar la luz del indicador del botón de ajuste de condición;

etiqueta:

Lugar de origen:	porcelana
Nombre de la marca:	PRINTYOUNG
Certificación:	CE
Número de modelo:	El PRY-165

Cantidad de orden mínima:	1 juego
Precio:	US 1050000 ~ 1500000 Set
Detalles de empaquetado:	Adopta un embalaje a prueba de humedad y a prueba de golpes que es adecuado para el transporte por c
Tiempo de entrega:	60 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	1 sistema/sistema por mes

Tamaño mínimo de la hoja:	920 × 600 mm	espesor de las láminas:	0,1 ~ 0,6 MM
Potencia del motor principal:	55 kW	Duración y peso de la unidad de acristalamiento:	3915 mm / 16 t
